A樓A-D~A-G/A-5~A-7軸三至六層KL13(1)、KL15(1)、KL16(1)在PC梁與現(xiàn)澆接口處現(xiàn)上下貫穿裂縫，為了防止對建筑結(jié)構(gòu)安全造成影響，須對出現(xiàn)裂縫的梁進(jìn)行裂縫灌漿處理，并對已產(chǎn)生裂縫部位進(jìn)行碳纖維加固
一、工程概況
工程名稱：航空及航改發(fā)動機(jī)關(guān)鍵高溫合金部件熔模精密鑄造研發(fā)生產(chǎn)基地新建項(xiàng)目
工程地點(diǎn)：上海市奉賢區(qū)肖業(yè)路8號
二、編制依據(jù)
1、《混凝土結(jié)構(gòu)加固的設(shè)計(jì)規(guī)范》GB50367-2013
2、 業(yè)主、監(jiān)理、總包、設(shè)計(jì)單位現(xiàn)場勘驗(yàn)及分析報(bào)告
3、加固單位評估報(bào)告
三、主要材料：
環(huán)氧樹脂膠、碳纖維膠 、碳纖維布
四、裂縫灌漿施工:
1、工作原理介紹
原理方法是利用低壓灌注器，將環(huán)氧樹脂膠灌漿材料注入混凝土裂縫中，當(dāng)樹脂膠到混凝土裂縫固化、膨脹、固結(jié)，這樣固結(jié)的樹脂膠體填充混凝土所有裂縫，以達(dá)到裂縫修補(bǔ)效果
2、施工步驟：
觀測裂縫——基層處理——確定注入口———安裝注射點(diǎn)——配灌漿樹脂——安設(shè)灌漿器——灌漿——拆除灌漿器——清洗灌漿器——基層復(fù)原。
3、施工機(jī)具：
① 強(qiáng)力吹風(fēng)機(jī)（清理裂縫）；② 量杯（配樹脂膠）；③ 4cm寬開刀、小刮板（配封縫膠）；④灌注器；⑤ 酒精、棉絲（清洗灌漿器）；⑥ 手提打磨機(jī)（打磨封縫膠清理基層）。
4、注意事項(xiàng)：
① 施工前必須將抹灰層剔除干凈，露出結(jié)構(gòu)面；
② 施工時一定要保證裂縫干燥，切忌用水沖刷裂縫；
③ 注入口盡量設(shè)置在裂縫較寬，開口較通暢的位置；
④ 如使用底壓灌漿封口膠要現(xiàn)配現(xiàn)用，每次配量不宜過多；
⑤ 仰面注膠施工時必須佩戴防護(hù)鏡；
⑥ 灌漿結(jié)束后用酒精浸泡并清洗灌漿器，以便下次使用，切不可用其他稀料清洗。
五、碳纖維加固
1碳纖維加固施工工藝簡介
1、施工順序：
混凝土基底處理——找平膠找平——貼碳纖維片——養(yǎng)護(hù)
2、施工方法：
(1)、混凝土基底處理
1.1將混凝土表面的障礙物清除
1.2被粘貼混凝土表面應(yīng)打磨平整，除表面浮層、油污等雜質(zhì)，直至露出結(jié)構(gòu)新面，轉(zhuǎn)角處粘貼要進(jìn)行倒角處理，并打磨成圓弧狀，圓弧半徑不小于20mm，將混凝土表面灰塵清理干凈，并保持混凝土表面干燥。
(2)、找平膠找平：
2.1、底膠涂刷后，混凝土表面不平處用找平膠找平。
(3)、貼碳纖維片
3.1、確認(rèn)粘貼表面干燥。氣溫50C以下，相對濕度RH>85%時，如無有效措時不得施工。
3.2、防止碳纖維受損，碳纖維片在運(yùn)輸、儲存、裁切和粘貼過程中，嚴(yán)禁受到彎折。因此，貼片前應(yīng)用鋼直尺與壁紙刀按規(guī)定尺寸切斷碳纖維片，每段長度一般以不超過10m為宜。要使用更長的片材時，除精心防止彎折外，對脫泡(即趕出氣泡)、滲浸過程必須加位謹(jǐn)慎操作。為防止片材在保管過程中損壞，片材的裁切數(shù)量應(yīng)按當(dāng)天的用量為準(zhǔn)。
3.3、碳纖維縱向接頭必須搭接15cm以上，該部位應(yīng)多涂粘結(jié)樹脂，碳纖維橫向不需要搭接。
3.4、粘接樹脂的主劑和固化劑應(yīng)按規(guī)定的比例稱量準(zhǔn)確，裝入容器，用攪拌器攪拌均勻。一次調(diào)和量應(yīng)以在可使用用完為準(zhǔn)。
3.5、貼片前用滾筒刷均勻地涂抹粘結(jié)樹脂，稱為下涂。
3.6、貼片時，在碳纖維片和樹脂之間盡量不要有空氣?？捎霉伟逖刂w維方向在碳纖維片上滾壓多次，使樹脂浸入碳纖維中。
3.7、碳纖維片施工30分鐘后，用滾筒刷均勻涂抹粘結(jié)樹脂，稱為上涂。
3.8、進(jìn)行空鼓檢查，并進(jìn)行處理。
(5)、養(yǎng)護(hù)
5.1粘貼碳纖維片后，需自然養(yǎng)護(hù)24小進(jìn)達(dá)到初期固化，應(yīng)保證固化期間不受干擾。
5.2、碳纖維片粘貼后，要達(dá)到設(shè)計(jì)強(qiáng)度，需自然養(yǎng)護(hù)，在此期間應(yīng)防止貼片受到硬性沖擊。

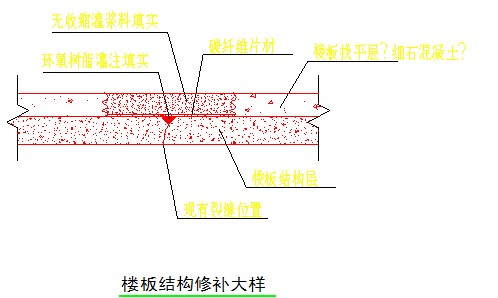

3、碳纖維加固位置及節(jié)點(diǎn)詳見附圖
