碳纖維加固梁底的表示法
通過以下解釋可以看懂碳纖維加固梁的圖紙了
|
注寫內容 |
示 例 |
|
梁編號 |
例 JKL1。 表示加固框架梁1 |
|
原梁截面尺寸和倒角半徑b*h(r) |
例:300*500(25),表示原梁截面寬度300，高度500，倒角半徑為25 |
| 梁底碳纖維層數和寬度 |
例：2t-300，表示2層碳布，寬度為300長度為梁凈跨度 例：1T-300*2800+1T-300，表示1層碳布第1層寬度為300，長度為2800，居中布置，第2層寬度為300，長度為梁凈跨度 |
|
U形箍寬度、軸線間距及分布長度 |
例:1U-200@300（1200）/400,表示1層碳纖維布U形箍，寬度200，軸間距在加密區為300，分布長度為1200，非加密區軸線間距為400， 例:1U-200@300 表示1層碳纖維布U形箍,寬度為200，沿梁全長加固。軸線距離為300 例:1u-200@300（1200）/-,表示1層碳纖維布U形箍，寬度為200，軸線間距在加密區為300，分布長度1200非加密區不進行加固 例:1U-2*200@300.表示1層碳纖維布U形箍寬度為200，支座兩端各2個，軸線距離為300 |
|
壓條尺寸 |
例： 1Y-100，表示1層壓條，寬度為100，沿梁跨通長粘貼 例： 1Y-100*1500，表示1層壓條，寬度為100，長度為1500，梁兩端每側各粘1條 |
|
備注 |
1.當僅進行斜截面抗剪加固時，梁底碳纖維可缺省，U型箍和壓條的表示法同上 2.第一肢U型箍離柱邊間距不小于50 |

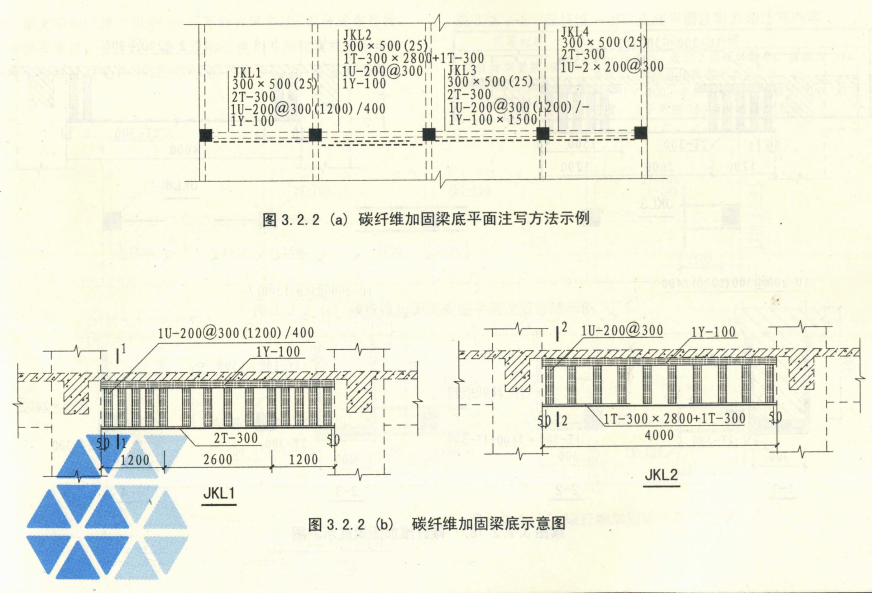

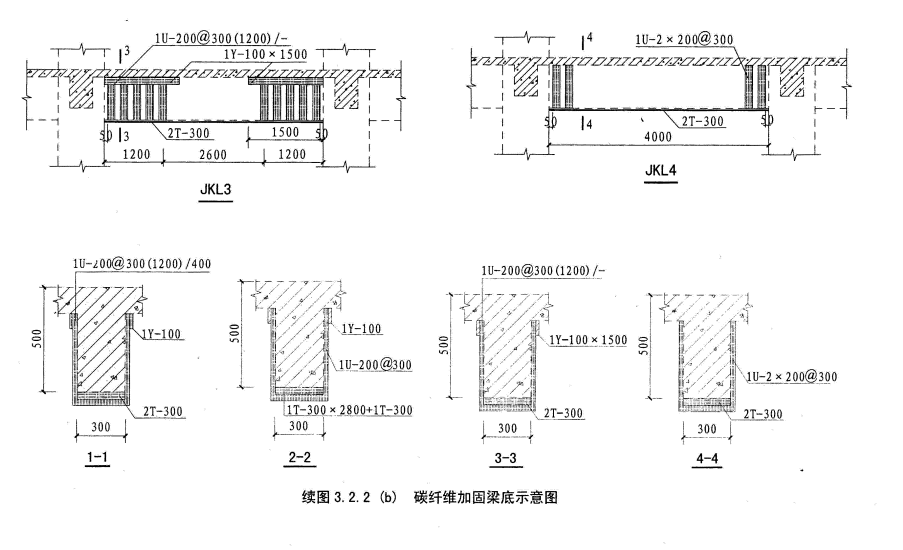

以下為碳纖維加固梁底平面圖紙
以下為碳纖維加固梁側平面圖紙
