叫你如何看懂碳纖維加固樓板的施工圖紙
通過以下解釋可以看懂碳纖維加固樓板的施工圖紙了
示例
例:2T-100@300,表示2層碳纖維布,寬度為100。軸線問距為300,沿水平方向單向貼,

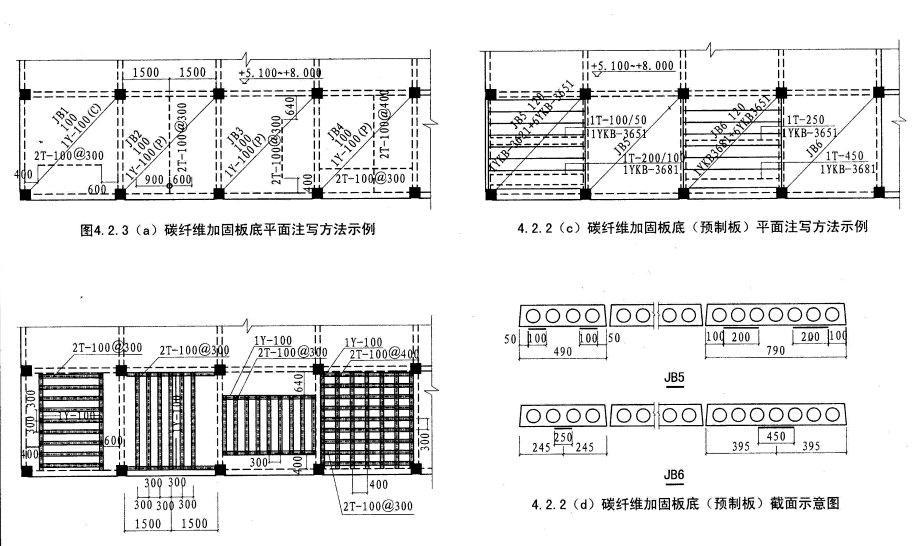

以下為碳纖維加固樓板預制板圖紙
注寫內容
板編號
例:JB1,表示碳纖維加固板I
原板厚度h
例:100,表示原板厚h=100
對現(xiàn)澆板注寫碳纖維粘貼方向、層數(shù)寬度和軸線間距，對預制板注寫碳纖維層數(shù)寬度和端部距離
例:2T-100@300,表示2層碳纖維布,寬度為100,軸線間距為300,沿豎向方向粘貼，
例:1T-100/50表示1層碳纖維，寬度100距板側為50
例:1T-200,表示1層碳纖維，寬度為200居中粘貼
壓條層數(shù)、寬度和粘貼方向
例：1Y-100（P），表示1層碳纖維布壓條，寬度為100，沿水平方向粘貼
注:
碳纖維與板邊緣凈距不小于50
