本工程新建建筑為地下室、綜合樓和餐廳。
新建地下室基坑開挖深度深度6.60m，開挖面積13220㎡，周長647m?；庸こ贪踩燃?jí)為三級，西側臨近體育館和圖書館區域環境保護等級為一級，南側臨近宿舍樓區域環境保護等級為二級，其它區域環境保護等級為三級。
綜合樓樁基采用Φ600鉆孔灌注樁，有效樁長約48m，共143根抗壓工程樁。基礎采用承臺基礎，承臺面標高-1.25m。上部結構6層，建筑高度23.75m。
餐廳樁基采用Φ600鉆孔灌注樁，有效樁長約48m，共92根抗壓工程樁?；A(chǔ)采用承臺基礎，承臺面標高-1.25m。上部結構4層，建筑高度19.75m。
11.1樁基施工方案
本工程地下室采用Φ600鉆孔灌注樁，有效樁長24m，約887根，有效樁長26m，約17根。
綜合樓樁基采用Φ600鉆孔灌注樁，有效樁長約48m，共143根抗壓工程樁。餐廳樁基采用Φ600鉆孔灌注樁，有效樁長約48m，共92根抗壓工程樁。

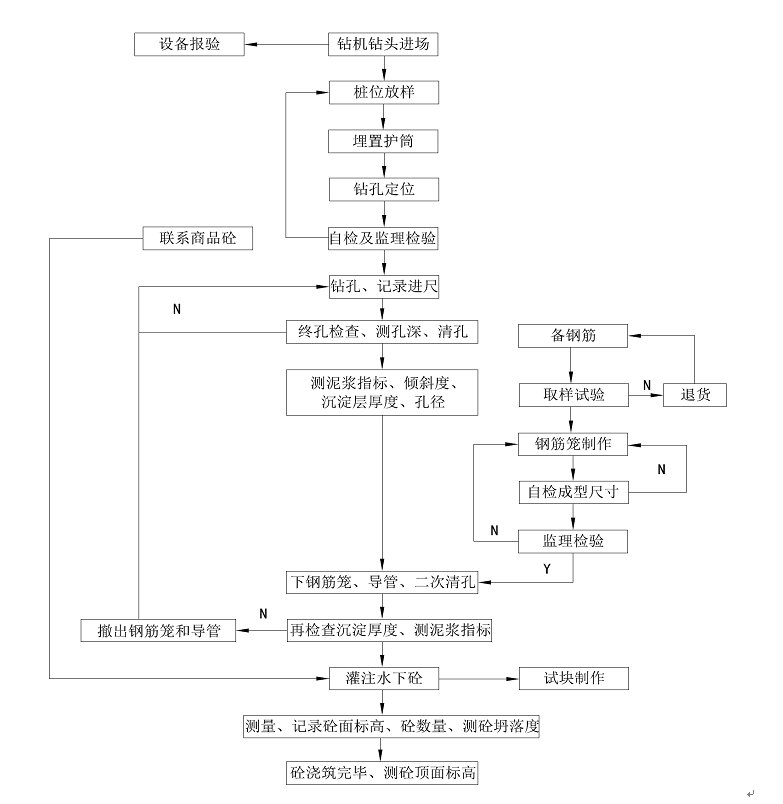

1施工工藝及設備選擇
本工程根據現場地質資料及我公司以往類似工程的施工經驗，成孔方式為正循環成孔；清孔方式為正循環一清，反循環二清。擬采用原土造漿泥漿護壁（視試成孔情況備選人工造漿）、分節制作、鋼筋籠孔口電焊連接下籠、導管法水下灌注混凝土成樁的施工方法。
鉆機選擇GPS-10型，兼顧各種類型樁基施工的要求；配備內徑Ф250mm、壁厚不小于5mm的導管，導管初次使用前進行氣密性試驗不漏氣后方可吊放入孔。共布置8臺
2試成孔
根據規范及設計要求，在正式成孔前必須進行單獨的試成孔，擬選擇每種類型的樁基試成孔數量各2個，試成孔考慮原位進行。施工過程中始終保證孔內泥漿面標高，配備泥漿泵及時向護筒內補充泥漿，以實現護壁成孔，經常測定孔內泥漿指標，做好記錄，及時調整。成孔完成后除測量孔徑、垂直度、孔深、沉渣厚度外，還需測定成孔完畢停滯一段時間后孔徑不小于設計直徑及沉渣厚度，以評定孔壁的穩定性及施工工藝的可靠性。根據相關工藝技術要求，正式工程樁施工成孔后，我司建議靜置時間為24小時，對試成孔每隔5小時進行連續觀察和檢測。
根據試成孔的成孔質量檢測情況分析改進成孔工藝，再對每一層土質的鉆進參數優化、改進，對鉆機垂直度、泥漿指標的控制做到勤測、勤糾，力爭通過試成孔施工將機械設備性能、地質情況以及人員是否熟練操作的情況摸透，在正式工程樁及立柱樁施工時有針對性的改進和優化。
一、施工準備
1）根據現場施工條件并結合后期施工各因素，規劃好現場施工道路。
2）按施工要求布置好供水、供電、排水設施。
3）按施工平面圖布置好泥漿池、沉淀池及泥漿溝。
4）做好設備的安裝及調試工作。
5）原材料按計劃提前進場，具有產品合格證和質保書，并及時送樣復試。
二、測量放樣
1）施工前應復核測量基準點、水準點及建筑物的基準線，并采取保護措施。
2）樁位放樣定位時，在硬地坪上敲入鋼釘，并用紅漆畫好定位三角、標明樁號。
3）測量規程
a、控制點、水準點等測量標志，均應嚴格保護好，做好醒目標志，并作好記錄。
b、樁位位置放樣、標高引測均通過自檢（技術負責人）、現場監理、建設單位復核、驗收合格后方可施工。
c、保證測量原始記錄的完整、技術資料符合要求。
d、控制誤差小于±5mm，樁位中心誤差小于50mm。
三、鋼護筒制作、埋設
鋼護筒長度一般不小于1.2m，壁厚5mm，鋼護筒內徑比鉆孔灌注樁直徑大100mm。鋼護筒頂標高應高出地下水位。鋼護筒加工標準，垂直度偏差不超過1/150。橢圓度不大于2cm，焊接采用坡口雙面焊，所有焊縫連續，以保證不漏水。
鋼護筒采用埋入法，確保垂直度控制在1/150以內，護筒埋設深度應超過雜質填土埋藏深度，且護筒底口埋進原土深度不應小于0.2m。鋼護筒埋設過程中如有偏差應及時校正，使保持垂直，用粘性土分層填實，中心偏差應≤20mm。
四、鉆機就位調平
鉆機就位后，底座必須用水平尺打好水平，達到平整、穩固，以確保鉆進中不發生傾斜和移動；轉盤中心與樁位中心的允許偏差應小于50mm，轉盤在四個方向上的水平度誤差小于1/150。
五、泥漿制備
本工程樁基施工采用原土造漿（視試成孔情況決定是否改用人工造漿），注入孔內泥漿指標：泥漿比重反循環成孔≤1.10g/cm3；粘度16-18s；排出孔口泥漿指標，泥漿比重≤1.30g/cm3；粘度18-22s。在泥漿循環過程中，泥漿指標可放大，視使用除砂器除砂，保證循環泥漿性能。
對于排出的泥漿，首先利用沉淀池除去粒徑大于5mm的鉆渣顆粒，然后再利用泥漿凈化裝置對泥漿進行漿土分離處理。經過凈化處理后的泥漿通過回漿管流回孔內，凈化時排出的鉆渣排放到指定地點。泥漿箱內的沉淀物及時用挖掘機清理，清除的渣土集中堆放，并外運處理。
六、成孔
成孔是整個樁基施工的關鍵工序之一，成孔的質量控制好壞，關系到整個樁基工程質量。成孔時應嚴格控制好孔徑、垂直度、孔深、泥漿指標。
（1）旋挖成孔：
①旋挖鉆機在開孔采用原土制拌泥漿。
②旋挖鉆機在鉆進過程中，要及時隨進尺補充孔內泥漿，確保泥漿面高于地下水位1.0m以上。
③在流塑的淤泥層中成孔時，控制鉆具的提升速度，提升過快，易產生負壓，造成孔壁坍塌。
④在樁端持力層鉆進時，可能會由于鉆頭的提升引起持力層的松弛，因此在接近孔底標高時應注意減小鉆頭的提升速度。
⑤多臺鉆機同時施工時，為免相互干擾，同時成樁安全距離不應小于4倍樁徑，或最少間隔時間不小于36小時。
（2）鉆孔成孔：
①根據不同的地層參數、特點，合理控制鉆進參數（鉆速、鉆壓）。
②相鄰樁距小于4d時，鉆孔必須跳打，以免串漿和連孔，或混凝土灌注后相隔36小時以上，方能在相鄰孔位施工。
③鉆進過程中應切實計算好鉆桿和鉆具長度，以便丈量桿上余尺，正確計算孔深。加接鉆桿應先將鉆具稍提離孔底，待泥漿循環2～3分鐘再擰卸鉆具。
④鉆進中，上下串動鉆具要適當，最好一根鉆桿打完，在加鉆桿前串動幾下即可，既達到將孔內粘泥塊打碎及使孔拉直的目的，又不致于造成鉆桿脫扣和加快連接處的磨損。
⑤鉆孔深度不得小于設計孔深，超深不得大于30cm。垂直度偏差工程樁、圍護樁不超過1/200，樁位偏差不大于50mm；立柱樁不超過1/150，樁位偏差不大于50mm，并注意不向坑內偏差和傾斜。
七、清孔
鉆孔完成之后，經測量檢查達到設計標高并經監理工程師確認，即可進行清孔。清孔采用正循環清孔，清孔時將鉆頭提離孔底0.5m，輸入泥漿進行清孔。對孔內的泥渣及沉淀物，邊清渣邊測量至孔底的殘?jiān)隇橹梗?yīng)孔內的泥漿面不能降低過快，以致來不及補充泥漿或泥漿的比重降低過快導致塌孔。
清孔分兩次進行：第一次清孔在成孔完畢后立即進行；第二次在下放鋼筋籠和導管安裝完畢后進行。本工序重點為：“一次清孔為主，二次清孔為輔”。
第一次清孔：利用成孔鉆具直接進行氣舉反循環，清孔時間應不少于30min。
第二次清孔：利用導管進行。一次清孔后，提出鉆桿，測量孔深，并抓緊時間安放鋼筋籠和混凝土導管，在導管的頂端安裝專用清孔接頭，與泥漿泵相連接，向孔內泵入泥漿，清孔后的泥漿比重應小于1.25，直到孔底沉渣符合要求。測孔深和沉渣由專人用測繩進行檢測，孔底沉渣不大于50mm。第二次清孔后至灌注砼的時間間隔不超過0.5小時。
八、鋼筋籠加工制作
鋼筋籠分節制作，以9~12m定尺長度分節吊放，焊接連接而成；主筋的搭接以50%錯開，接頭間距不小于35倍主筋直徑。且同一接頭數量不得大于50%。
鋼筋籠制作前，應將主筋校直、除銹，下料長度要準確。
鋼筋籠制作允許偏差
|
序號 |
項 目 |
允許偏差 |
備 注 |
|
1 |
鋼筋籠直徑 |
±10 |
主筋外徑 |
|
2 |
鋼筋籠長度 |
±100 |
|
|
3 |
箍筋間距 |
±20 |
|
|
4 |
鋼筋間距 |
±10 |
|
九、鋼筋籠吊升
清孔后，將鉆具提出孔外，測量其孔深、孔徑及孔斜，并做好記錄。吊放鋼筋籠時，我司考慮采用樁架直接起吊。為保證鋼筋籠的安放深度符合設計標高，安放前由施工員測定具體標高尺寸，確定吊筋長度，以保證偏差在±100mm以內。鋼筋籠吊放入孔時，不得碰撞孔壁。為防止灌注混凝土?xí)r鋼筋籠移位及上浮現象發生，鋼筋籠下到設計位置后必須固定好，以確保鋼筋籠保護層偏差為+20mm，籠頂、底標高偏差在±100mm之間。
鋼筋籠吊放入孔時，應保持垂直狀態，對準孔位徐徐輕放、慢放，避免碰撞孔壁。遇阻應上下輕輕活動或停止下放，查明原因后再進行處理，嚴禁強行下放。
十、防止鋼筋籠上浮措施
1）采用兩根吊筋將鋼筋籠與機架固定。
2）混凝土面接近鋼筋籠底端時，導管埋入混凝土面的深度宜保持3m左右，灌注速度應適當放慢。
3）當混凝土面進入鋼筋籠底端1～2m后，可適當提升導管，導管提升要平穩，避免出料沖擊過大或鉤帶鋼筋籠。
4）鋼筋籠主筋不得向內彎折，同時提拔導管應慢慢垂直進行，以免提拔導管時鉤帶鋼筋籠。
十一、導管安裝及二次清孔
施工前檢查導管的密封性能，即檢查導管有無漏水，導管連接密封圈的好壞情況。接頭采用快速螺旋接頭并設置導向裝置，防止掛住鋼筋籠，導管按規定進行氣密試驗。氣密試驗按孔底水壓的1.5倍進行，防止導管在混凝土澆筑過程中爆裂和漏水。
當鋼筋籠安入完畢后，應盡快安放導管，利用導管進行第二次清孔。吊放導管時，應位置居中，軸線順直，穩步沉放，防止卡掛鋼筋籠和碰撞孔壁。安放完畢后，進行二次清孔，二次清孔采用反循環清孔。
二次清孔結束后，由施工員進行孔底沉渣的測試，沉渣厚度小于10cm，在滿足沉渣厚度控制指標后，會同建設單位、監理單位進行驗收，合格后及時簽證，并及時進行下道工序——混凝土灌注工作。
十二、水下砼澆注
本次鉆孔灌注樁混凝土強度等級工程樁水下C30，立柱樁和圍護樁水下C35，坍落度范圍為180～220mm，初凝時間控制在6～8小時。商品砼進場后要進行坍落度檢查，并按照規范要求制作砼試塊。灌注過程要連續進行，不得中斷，盡量縮短砼灌注時間，以防止樁孔內頂層砼失去流動性，頂升困難，造成質量事故。開灌前應做好一切準備工作，單樁砼灌注時間不宜超過8小時。
砼澆搗采用定制的標準砼澆灌架。
砼灌注方法：下入孔內的導管必須與孔深相對應，其底部距孔底應為0.5m左右，導管固定于孔口架上居中，裝料斗放好隔水板或隔水球。
初灌注時，先在導管中安放球膽隔水栓，隔水栓置于導管內泥漿面，初灌斗與導管聯接處用錐型隔水盤封閉，砼倒入初灌斗后，啟出隔水盤，保證導管埋入砼面超過0.8m，孔口大量返出泥漿，說明初灌成功，初灌量應達到埋管1.5m深度，以后工序進行連續灌注作業。
根據本工程的鉆孔樁設計參數及初灌量的確定公式：
V≥1/4πh1·d2+1/4πkD2·h2，經過計算，本工程擬配3m3初灌斗。
灌注過程中應及時測量灌注砼的高度，以指導導管的起拔和拆卸。灌注過程導管應始終埋在混凝土中，嚴禁將導管拔出砼面，砼內應埋管2～6m深度。導管應勤提勤拆，一次提管拆管不得超過10m。
灌注快完畢，即最后一或兩根導管時，應緩慢拔出，使砼面口緩慢彌合，防止拔快，造成泥漿混入。
