加固施工圖紙是加固工程表達語言它可以明確工程應該怎么施工，并且規定了長寬高、尺寸、以及詳細的做法與要求。只有學會了正確的看圖方法，才能把工程做好。
學習順序
當拿到一份加固施工圖紙后，要知道先看什么圖，后看什么圖。常規看圖按照以下順序：目錄—設計說明—平面圖—立面圖—剖面圖—結構圖—大樣圖或節點圖，這樣能達到快速的了解全套圖紙的效果。
設計說明
通過設計說明可以了解需加固建筑物的概況、位置、標高、材料要求、質量標準、施工注意事項以及一些特殊的技術要求，在思想上形成一個初步印象。

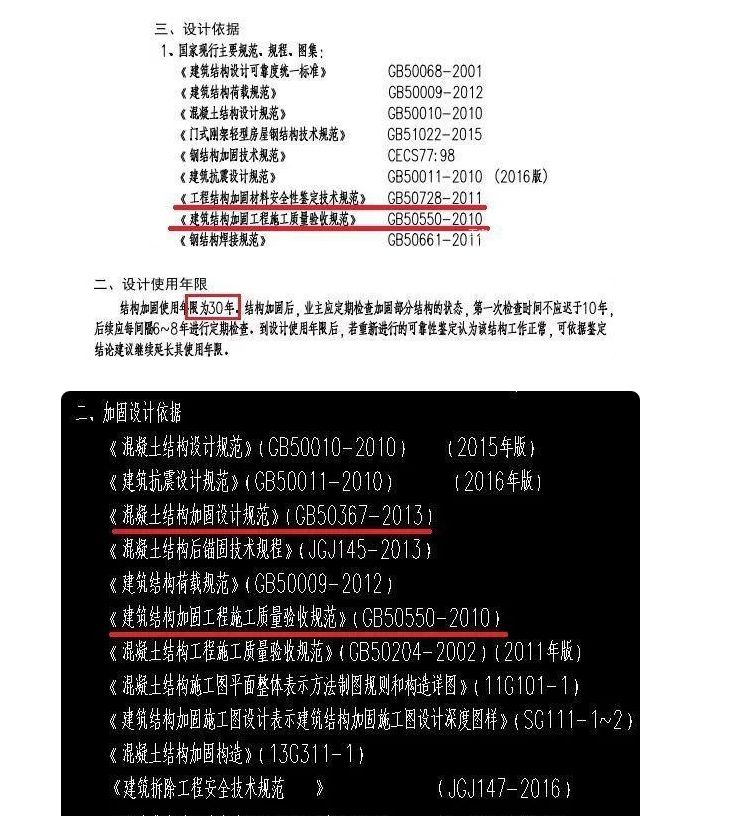

首先了解加固施工內容、設計使用年限和依據。

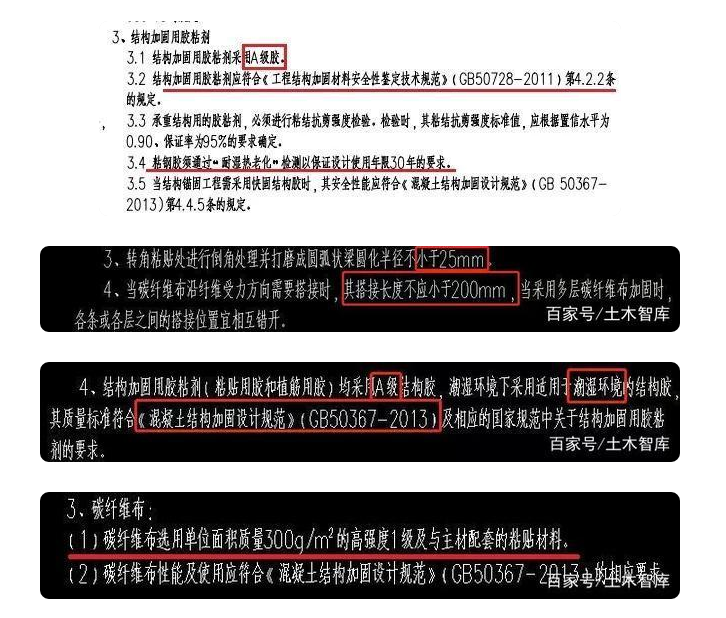

重點看主要的材料要求和施工要求，包括材料類別、使用場景、滿足什么規范強條要求等。

例如上圖說明結構加固使用年限30年那么選用的加固材料列如結構膠安裝規范要求必須提供30年的抗老化報告

1.了解加固圖例和構件型號

列表注寫法：根據加固方法在分標準層繪制的構件（梁、板 、柱等）平面布置圖上，對同一編號的構件選擇一個截面分別標注構件編號、起止高度、原截面尺寸、加固截面尺寸、加固材料類別及具體數量。

例:2T-100@300,表示2層碳纖維布,寬度為100。軸線問距為300,沿水平方向單向貼,
例:2T-100@300,表示2層碳纖維布,寬度為100,軸線間距為300,沿豎向方向粘貼，
例:1T-100/50表示1層碳纖維，寬度100距板側為50
例:1T-200,表示1層碳纖維，寬度為200居中粘貼

詳細解釋可以參考本粘之前發布的：碳纖維加固樓板的圖紙如何看懂   http://www.www926ya.com/new_show_421.html

下面我們舉例梁的表示說明：

例:1U-200@300（1200）/400,表示1層碳纖維布U形箍，寬度200，軸間距在加密區為300，分布長度為1200，非加密區軸線間距為400，
例:1U-200@300 表示1層碳纖維布U形箍,寬度為200，沿梁全長加固。軸線距離為300
例:1u-200@300（1200）/-,表示1層碳纖維布U形箍，寬度為200，軸線間距在加密區為300，分布長度1200非加密區不進行加固
例:1U-2*200@300.表示1層碳纖維布U形箍寬度為200，支座兩端各2個，軸線距離為300

詳細解釋可以參考本粘之前發布的：碳纖維加固梁的圖紙如何看懂    http://www.www926ya.com/new_show_420.html

3.看圖心得分享

1)看圖時要隨看隨記，應隨手記下主要部位的做法和尺寸以及圖紙中的疑問，記下需要解決的問題，并逐張看，逐張記，逐個解決疑難問題，以加深印象。

2)先將全部圖紙粗看一遍，大概的對圖紙有一定鏈接，然后再仔細看2到3遍吃透圖紙。通過細看的主要目的是為了解詳細的做法以及材料的選用，找出解決粗看中發現的一些疑問，從而加深理解，加深記憶。
