墻體加固構造介紹

1. 增大截面法適用 于提高墻體承載力， 降低軸壓比的加圖 。

2.新增混凝土層厚度應由計算確定，一般應 》 6 0mm.

3.新舊混凝土界面處理應符合混凝土結構加固總則 1. 8條的相關規定． 4.新增鋼 筋由 計算確定，一般情況下豎筋》 φ10 ～ 12@ 1 50 ～ 200 ,

橫筋》 φ8 ～ 10@ 1 5 0 ～ 200 ，等代穿墻筋》 φ1 6@4 00 - 600 ，縱橫 向交 錯布置。

5 .拉結筋 φ6 - 8 @900 ， 拉結植筋 φ6 ～ 8@600 .

6.穿孔部位應采用膠粘劑 灌注錨固 ．

7.等代穿墻筋及螺桿的搭接長度應 由 計算確定，且》 40d。

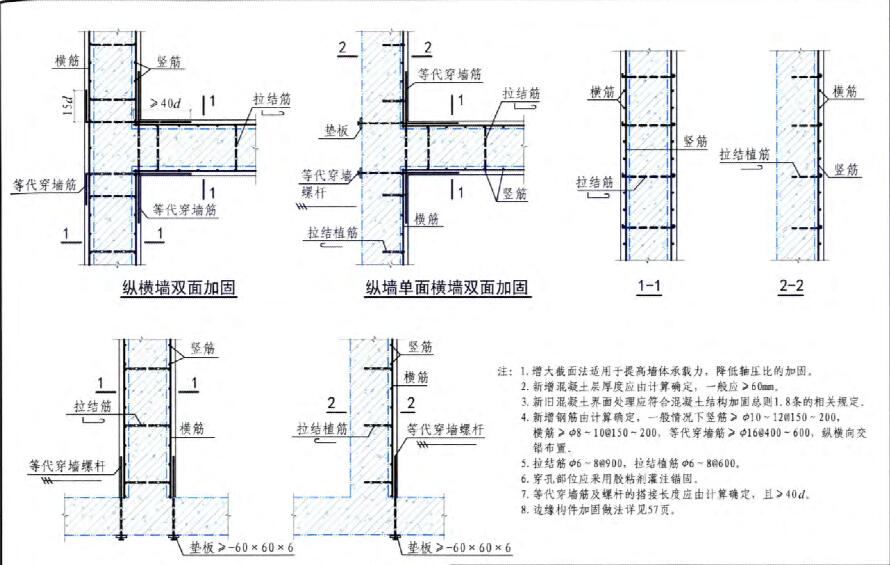

圖2

1. 新增混凝土層厚度應由計算確定 ， 一般應》 60mm。
2 新舊混凝土界面處理應符合混凝土結構加團總則 1. 8條的相關規定。

3 新增鋼筋由計算確 定 ， 一般情況下豎筋〉 φ10 ～ 12 @ 1 5 0 ～ 2 00 ,

橫筋〉 φ8 ～ 10@ 1 5 0 ～ 200 ，等代穿墻筋》 φl(shuí) 6@400 - 600 0

4 .拉結筋 φ6 ～ 8 @900 ， 拉結植筋 φ6 ～ 8@6 00 0

5 .穿孔部位應采用膠粘劑灌 注錨團 。

6.等代穿墻筋及螺桿的搭接長度應由計算確定，且》 40do

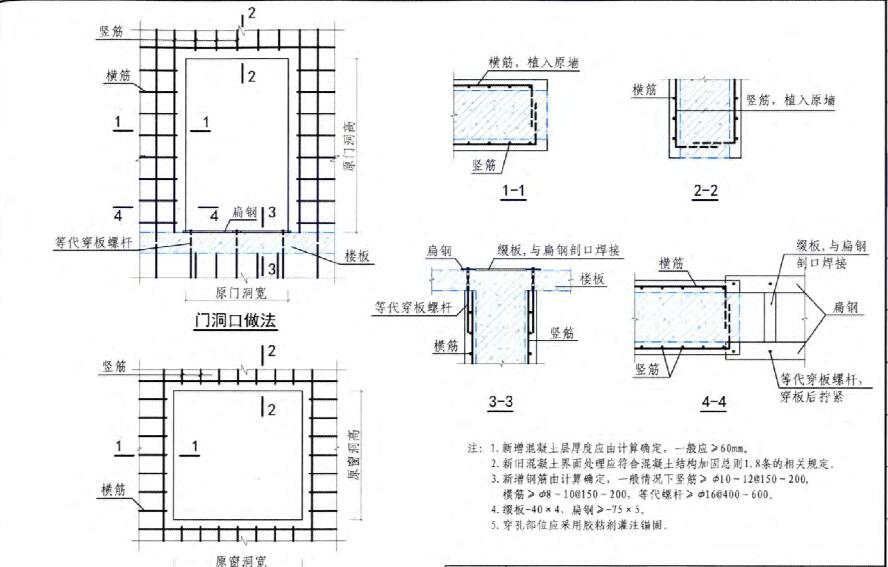

圖三

圖4

1. 新增混凝土層厚度應 由 計算確定 ， 一般應 》 60mm。

2.新舊混凝土界面處理應符合混凝土結構加固總則 1. 8條的相關規定． 3 .新增鋼筋由計算確定，一般情況下豎筋》 φ10 ～ 12 @ 1 5 0 ～ 200 ,

橫筋〉 φ8 ～ 10 @ 1 5 0 ～ 200 ， 等代植筋》 φ16 @400- 600 0

4 .拉結筋 φ6 -8 @900 0

5. 植筋應滿足錨固深度和最小邊距 、 問距的要求 ．

6 等代植筋的搭接長度及錨固長度應由計算確定，且》 40d0

7 穿孔部位應采用膠粘劑灌注錨固 ．

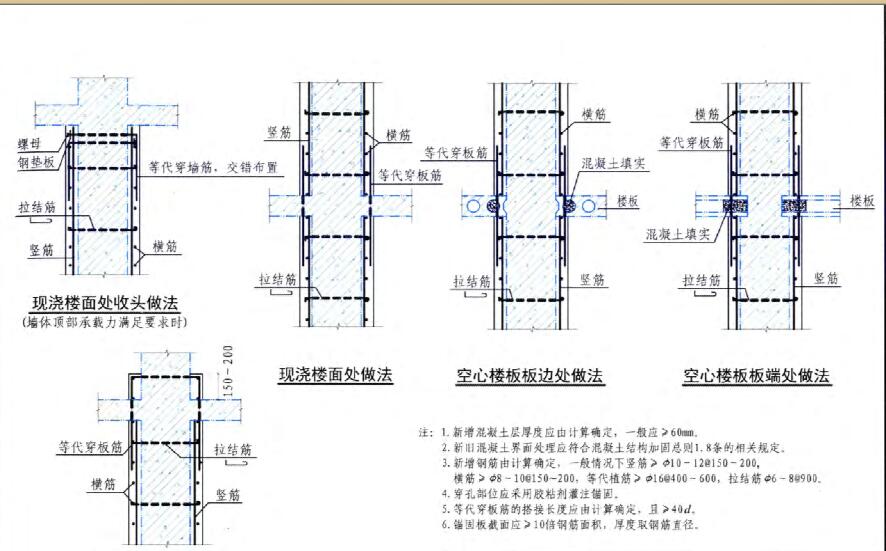

圖5

I.新增混凝土層厚度應 由計算確 定，一般應 》 60mm。
2.新舊混凝土界面處理應符合混凝土結構加團 總則 I. 8條的相關規定。

3.新增鋼 筋由計算確定，一般情況下豎筋》 φ1 0 - 12@1 50 ～ 2 0 0,

橫筋〉 φ8- 10@15 0～200 ， 等代植筋》 φ16@400-60 0 ， 拉結筋 φ6 ～ 8 @9 0 00

4 . 穿孔部位應采用膠粘劑灌注錨團 。

5. 等代穿板筋的搭接長度應由計算確 定，且 》 40do

6. 錨固板截面應》 10倍鋼筋面積， 厚度取鋼筋直徑。

圖6

1.新增混凝土層厚度應由計算確定，一般應》 60mm。

2 .新舊混凝土界面 處理應符合混凝土結構加固總貝lj 1. 8條的 相 關規定 。 3.新增鋼 筋 由計算確定，一般情 況下豎筋 〉 φ10 ～ 12 @ 1 5 0 ～ 200,

橫筋 》 φ8 ～ 10@ 150 ～ 200 ，等代螺桿 》 φ16 @400 ～ 600 。

4. 綴板一40 x 4 ，扁鋼》 7 5 x 50

5 . 穿孔部位應采用膠粘劑灌注錨圖 。

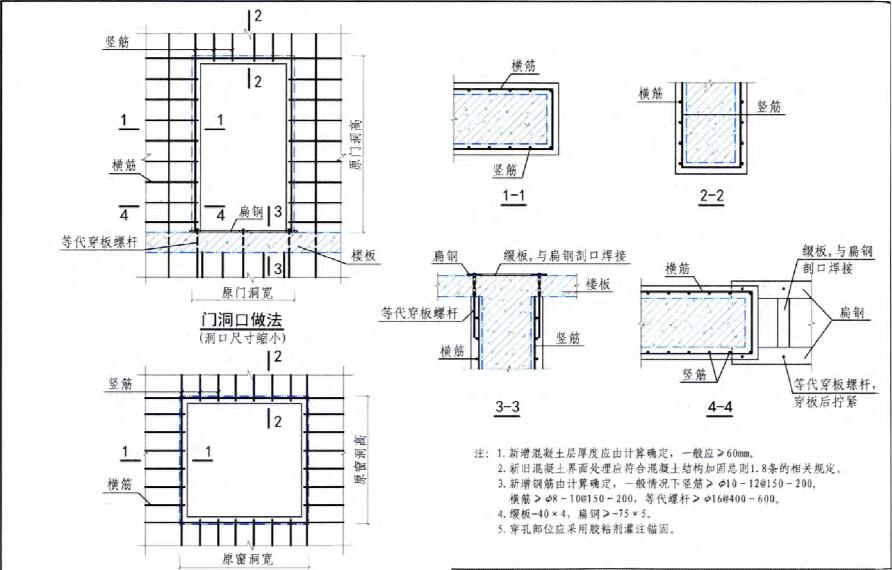

圖7

1. 新增混凝土層厚度應 由 計算確定， 一般應》 60mm。
2 . 新舊混凝土界面處理應符合混凝土結構加團總則 1. 8條的相 關規定。

3 .新增鋼筋由 計算確定， 一般情況下 豎筋》 φ10 ～ 12@1 5 0~ 200,

橫筋》 φ8 ～ 10@ 150 ～ 200 ，等代螺桿 》 φ16@400 ～ 6 00 .

4.綴板－40 x 4 ，扁鋼》 －75x5 ,

5.穿孔部位應采用膠粘劑灌注錨 團。
