墻體加固-橫向扁鋼與錨固角鋼連接做法介紹

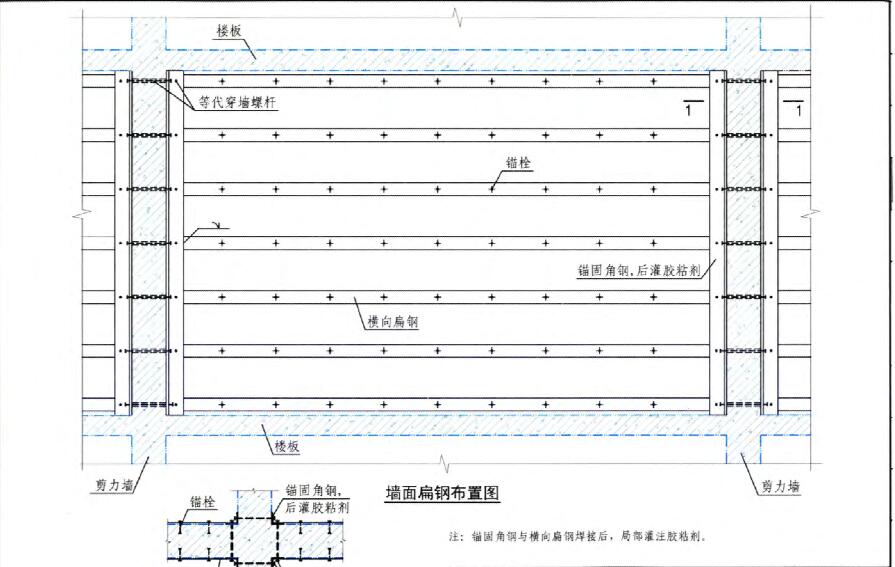

1. 橫向粘貼鋼板法適用于提高墻體受剪承載力的加固 。

2. 新增受力扁鋼規格由計算確定，一般?。?80 ～ 120）×（ 3 ～ 4) @3 00 - 500，與錨固角鋼等強度焊接 。

3. 等代螺桿》 φ16 @400 ～ 6 00 ，錨栓＞ M8@300 ，錨固角鋼》 L 75 x 5.

4 穿孔部位應采用膠粘劑灌注錨固 。

5. 局部位置焊接后，灌注膠粘劑 ．

圖二

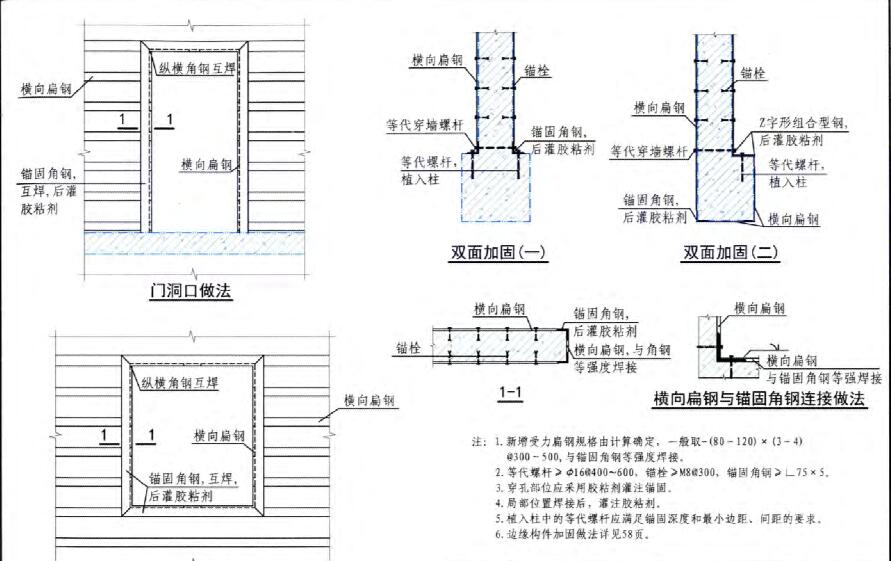

1. 新增受力扁鋼規格由計算確定， 一般?。?（8 0 ～ 120）× （ 3 ～ 4)

@3 00 ～ 5 00，與錨固角鋼等強度焊接 。

2. 等代螺桿》 φ1 6@400 ～600 ，錨栓》 M 8@3 00 ， 錨固角鋼》 L 75 x So

3. 穿孔部位應采用膠粘劑灌注錨固 。

4.局部位置焊接后 ， 灌注膠粘劑 。

5.植入柱中的等代螺桿應滿足錨固深度和最小邊距、間距的要求 。

6.邊緣構件加固做法詳見 圖集 ．

圖三

錨固角鋼與橫向扁鋼焊接后，局部灌注膠粘劑 。
