新增側向支-單層工業廠房有吊車情況撐加固法如下圖

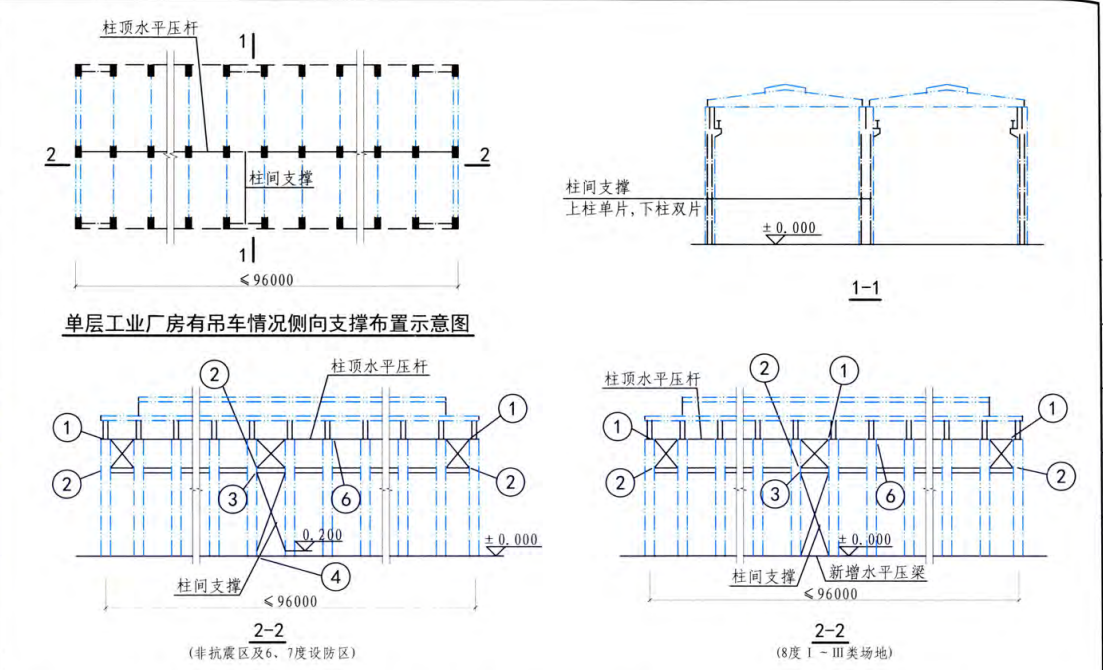

單層工業廠房有吊車情況側向支撐布置示意圖

1. 柱問支撐的布置要求，應按現行《建筑抗震設計規范》 GB 5001 執行
2.8度 III 類場地時，在廠房單元中部 /3 區段內設兩道柱問支撐
3.支撐與水平壓梁的連接參照國家建筑標準設計圖集 《柱 問支撐》 G336

4. 詳圖①～③做法見 下圖

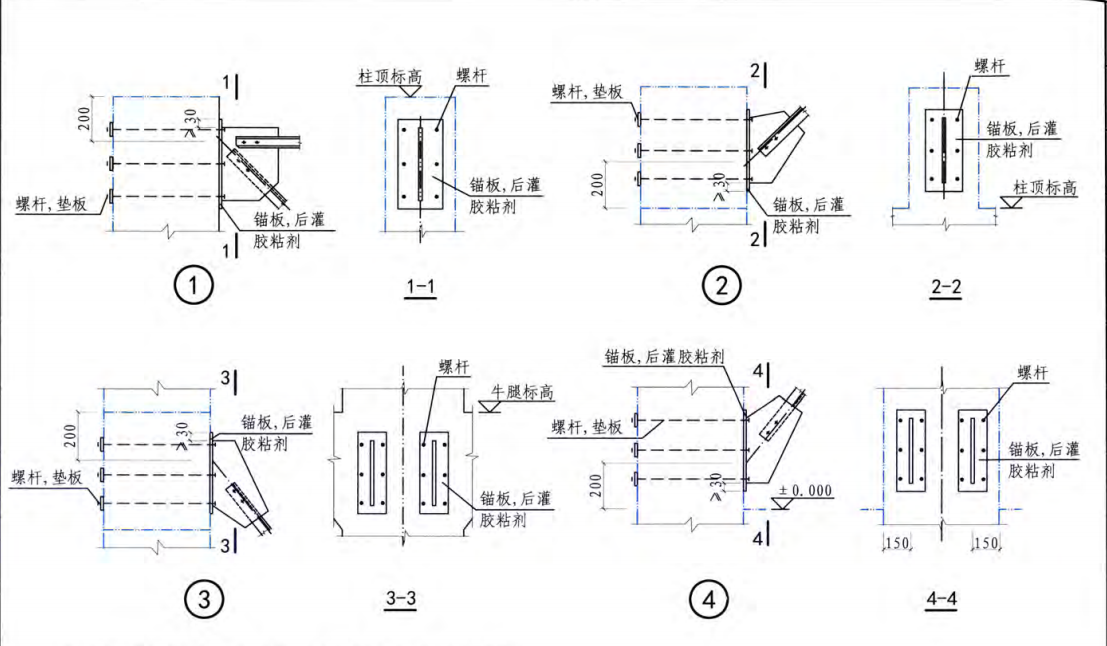

支撐與柱的連接

1螺桿規格應經計算確定 當柱寬較大不易鉆孔時，也可采用外包構套力口圖
2墊板規格宜》 60 x 60 x 10 。墊板也可放置在柱外。
3穿孔部位應采用膠粘劑灌注錨固。

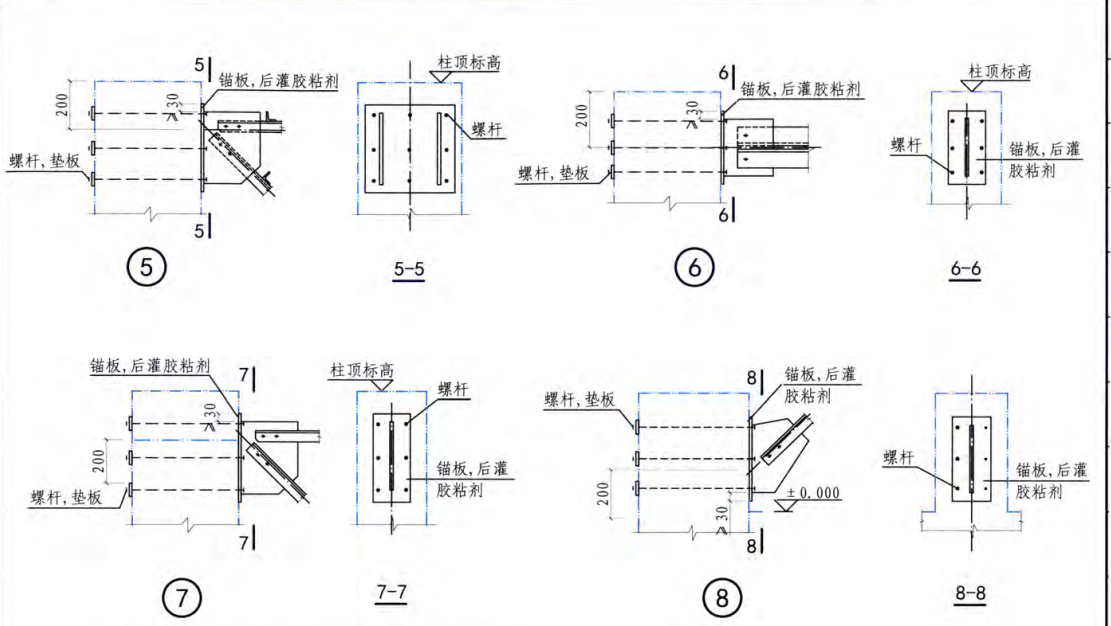

支撐與柱的連接

注意事項

螺桿規格應經計算確定．當柱寬較大不易鉆孔時，也可采用外包鋼構套加圖
2.墊板規格宜》 -6Q *6*10墊板也可放置在柱外

3.穿孔部位應采用膠結劑灌注錨固。
