框架柱托梁換柱加固施工方案
一在建項目D-K1/D-13軸柱結構驗收中發現框架柱C35混凝土強度不符合設計要求。2019年3月26日，經項目工程監管部、總包、建設單位等會議決定，對D-K1 /D-13軸柱的混凝土柱進行置換重新澆筑混凝土處理，C40的混凝土柱進行加固補強處理，本方案針對D-K1/D-13軸的混凝土框架柱采用托梁換柱法重新澆筑混凝土進行編制。

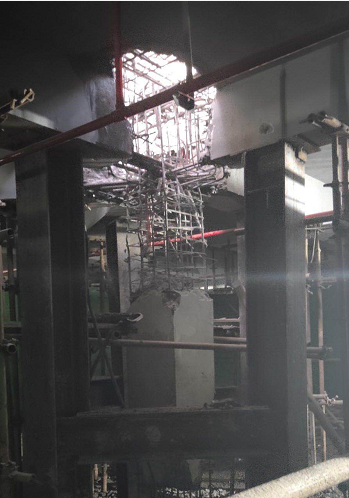

現場柱考場柱破壞情況
（一）施工工藝流程
放線→鋼支頂施工→待置換框架柱卸載→拆除待置換混凝土框架柱→置換框架柱鋼筋混凝土施工→置換框架柱混凝土養護、修整→拆除卸載支頂→完成施工。
（二）施工方法
1、放線：按施工圖紙放出預埋鐵所在位置，根據軸線放出卸載鋼構件的支頂位置。
2、按被置換框架柱所承受的荷載進行支撐設計，本方案按典型框架柱——D-K1/D-13軸部位框架柱進行設計；按設計要求進行鋼支頂施工。
（1）D-K1/D-13軸部位框架柱的鋼支頂施工設計

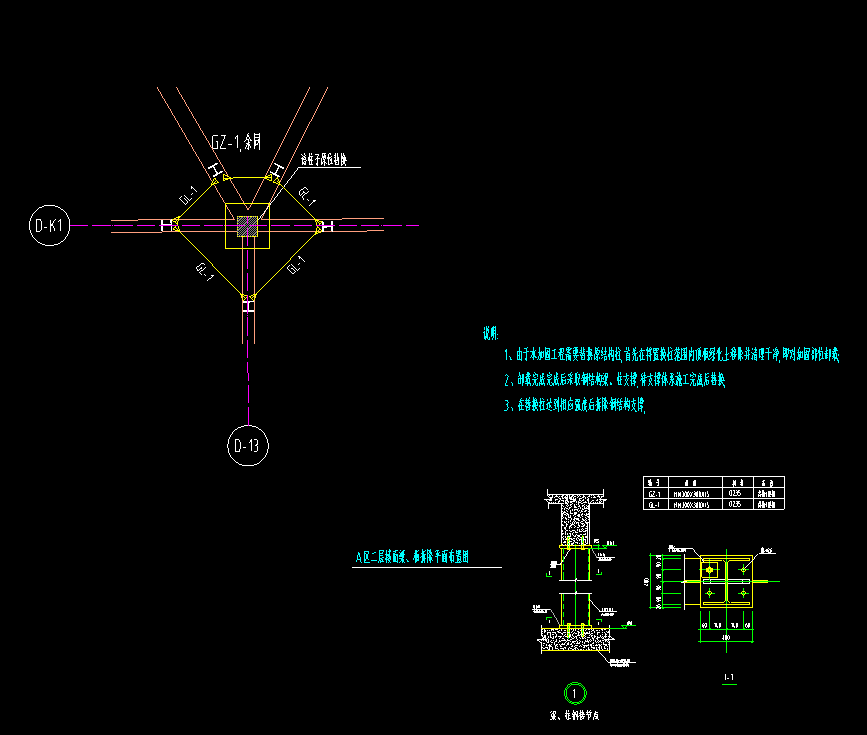

D-K1/D-13軸框架柱支撐方案設計施工圖如下：
鋼支柱滿足軸向承載力要求所需截面計算
鋼支柱材質選用Q235鋼，抗壓強度設計值取f=190N/mm2，則按滿足軸向承載要求鋼支柱的受力有效斷面面積分別不小于：
AS1=N1/f=4523×10/190=238mm2； AS2=N2/f=4118×10/190=217 mm2；
AS3=N3/f=3714×10/190=195mm2； AS4=N4/f=2948×10/190=155mm2；
AS5=N5/f=2380×10/190=125mm2； AS6=N6/f=10592×10/190=557mm2；
AS7=N7/f=7030×10/190=370mm2； AS8=N8/f=5515×10/190=290mm2；
AS9=N9/f=7121×10/190=375mm2； AS10=N10/f=5015×10/190=264mm2；
AS11=N11/f=3913×10/190=206mm2； AS12=N12/f=6156×10/190=324mm2；
AS13=N13/f=4444×10/190=234mm2； AS14=N14/f=3840×10/190=202mm2。
采用統一規格I10的工字鋼支柱，其有效截面面積AS=1430mm2。
（三）鋼支柱整體穩定性與局部穩定性驗算
按支柱進行穩定性驗算。
工字鋼支柱軸心壓力計算最大值：Nmax=105920KN；
工字鋼支柱截面面積：AS=1430mm2；
工字鋼支柱計算長度：L0=1.0×10.46=10.46m；
工字鋼支柱截面回轉半徑（查手冊）：i0X=414mm；i0Y=152mm；
工字鋼支柱長細比：λX=L0/i0X=10460/414=25，λY=L0/i0Y=10460/152=69；
λX×=25×22.5 www.www926ya.com
λY×=69×62.0
軋制I10工字鋼，b/h=68/100=0.68＜0.8，對X軸為a類截面，對Y軸為b類截面；按《鋼結構設計規范》（GB50017）附錄C表，查得軸心受壓構件工字鋼支柱的穩定系數：X=0.9765，y=0.797；
工字鋼支柱整體穩定驗算：
N/(X×AS)=10592×10/（0.9765×1430）=76N/mm2＜f=215N/mm2
N/(Y×AS)=10592×10/（0.797×1430）=93N/mm2＜f=215N/mm2
滿足整體穩定要求；
工字鋼支柱局部穩定驗算：
翼緣板外伸寬度與厚度之比：b/t=68/7.6=8.9＜（10+0.1λmax）=（10+0.1×69）=18.8；
腹板計算高度與厚度之比：h0/tw=（100-7.6×2）/4.5=18.8＜（25+0.5λmax）=（25+0.5×69）=66.2；
滿足局部穩定要求。
六、質量保證措施
1、澆灌混凝土采用早強型自密實灌漿料，摻加百分之十細石，灌漿料型號H40。
2、為使方便灌漿料和框架柱頂混凝土澆筑不留死角，在地下室板頂鑿開從上往下灌。
3、鋼筋焊接焊縫表面光滑平整、平緩過渡，弧坑應飽滿。根據鋼筋級別、直徑、接頭形式和焊接位置，選擇適宜焊條直徑和焊接電流，保證焊縫與鋼筋熔合良好。
4、模板系統材料規格要一致、表面平整，并具有足夠的強度和剛度。
5、模板拆除后要及時進行混凝土養護，養護時間不小于3天。
6、在置換框架柱混凝土強度達到C30以上時，方可回填上部綠化土方。
七、施工安全措施
1、施工現場要嚴格封閉，嚴禁無關人員進入場所，專設保安人員現場值班。
2、托換框架柱施工卸載時，首先檢查支頂、墊板質量及是否安放到位，并垂直可靠。
3、卸載施工必須嚴格按施工方案要求移出周邊綠化土。
4、當卸載完成后在置換施工時，若梁的繞度值和框架柱位移值發生變化大于梁靜跨1/250時，應及時回頂修正，確保結構安全。
5、被置換框架柱鑿除必須使用人工或小型電動鑿毛機鑿除；嚴禁采用挖機鑿除，防止振動引起鋼支頂受力變化。
施工現場圖片

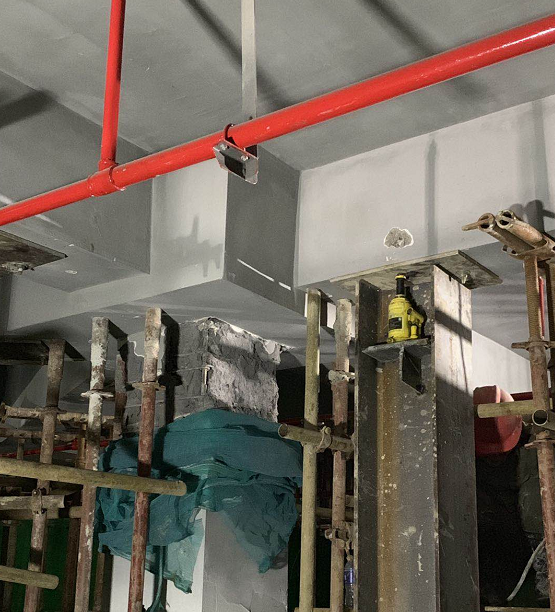

支撐頂圖片
破碎拆除
