新增剪力墻與原框架柱混凝土圍套連接法介紹

做法如下圖

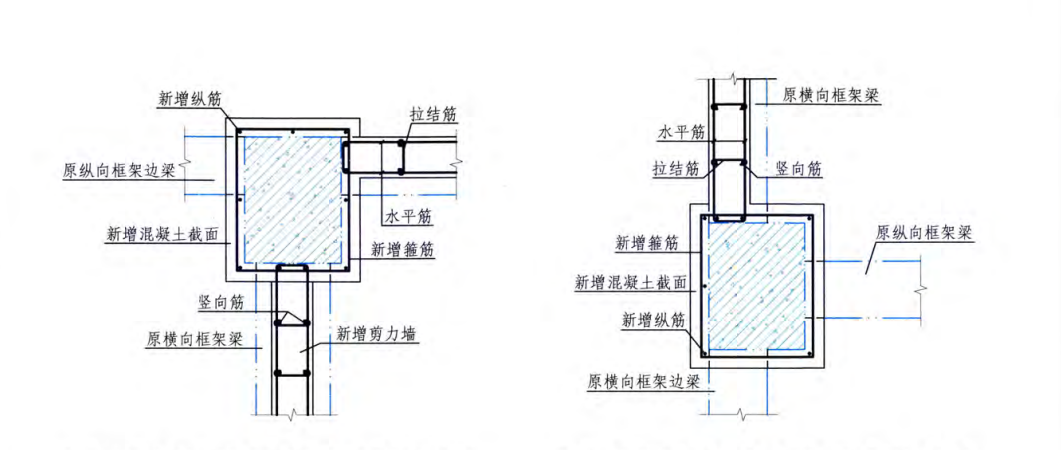

剪力墻與框架柱混凝土圍套連接節(jié)點做法（一）                                                                                                    剪力墻與框架柱混凝土圍套連接節(jié)點做法（二）

注意事項

1. 新增剪力墻配筋由計算確定，柱新增截面應保證剪力墻鋼筋的有效錨固，宜》 150
水平筋一般可采用 φ10 12 200 *300
豎向筋一般可采用 φ10-12 200-3 00
4. 拉結筋》 6@600 c__")
