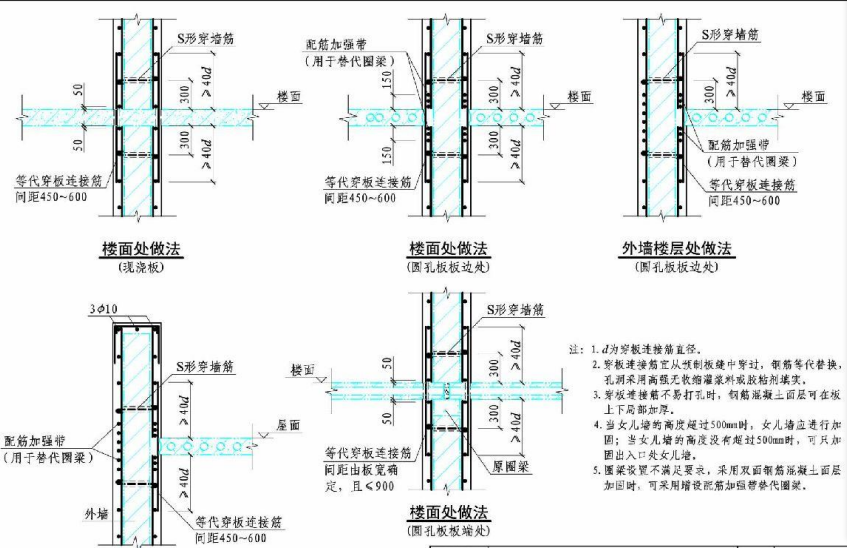

砌體墻加固墻筋穿樓板做法 下圖分析5種做法

1.現澆樓面處做法  2.圓孔板板邊處做法  3. 外墻樓層處做法   4鋼筋混凝土面層加固女兒墻做法 5.圓孔板板端處做法

下圖

注意事項

1.D為穿板連接直徑

2.穿板連接鋼筋宜從預制板縫中穿過。鋼筋等代替換孔洞采用高強無收縮灌漿料或膠粘劑填實

3.穿板板連接筋不宜打孔時，鋼筋混凝土面層可在板上下局部加厚

4.當女兒墻的高度超過500時，女兒墻應進行加固，當女兒墻的高度沒有超過500時.可只加固出入口處女兒墻。

5圈梁設置不滿足要求，采用雙面鋼筋混凝土面層加固時，可采用增設配筋加強代替圈梁
