校舍房屋抗震鑒定及加固設計

為避免中小學校舍在地震中發生整體垮塌，危及師生人身安全，近年來，全國各地市校安辦及建設主管部門明確要求針對現有的中小學教學用房、學生宿舍和食堂等既有建筑物依據GB 50023—2009(建筑抗震鑒定標準》進行抗震鑒定，對存在安全隱患的校舍進行抗震加固，確保學校校舍達到重點設防類抗震設防標準。按現行國家建筑抗震鑒定標準，對既有建筑的抗
震檢測鑒定，可以提供較為可靠的依據和結構承載力復算的參數。同時，在抽檢數量上應滿足GB／T 50344
— 2004(建筑結構檢測技術標準》的要求。1 建筑抗震檢測鑒定
1．1 工程概況；
某學校教學樓建于上世紀八十年代中期，建筑平面形式基本為矩形，東西長約38．0m，南北長約8．1m，房屋共4層，建筑面積約1100m ，建筑檐口高度為12．9m，各層層高均為3．3m?；A(chǔ)采用樁基礎，上部為混合結構，預制樓屋面板，大梁、樓梯及雨棚等為現支座反力的8％ 。經計算，地震作用下水平支座反力取為10kN，與豎向荷載下的支反力的比值為00235，故地震作用可按重力荷載代表值的2％ ～3％考慮，故取網架作用傳給每個預埋件的水平荷載取為10kN。
3．3 風荷載作用
根據該工程的技術方案說明書，本工程所處地區基本風壓為0．76kN／m ，由3D3S根據球面風壓分布計算出作用在網架上的風壓合力為72OkN，將其等效作用在倉壁連接的節點上。經計算，風荷載對支座豎向支反力為拉力，對下部結構有利，故不考慮其作用。
3．4 網殼穩定性分析JGJ 61—2003(網殼結構技術規程》 規定，雙層網殼厚度小于跨度的1／60應進行穩定性分析，本工程
網殼厚度為2m，跨度為113．1m，厚跨比為1／56．55，考慮到該網殼跨度大，設計中對其整體穩定性做補充驗算。穩定分析中，參考荷載取為恒荷載和屋面活荷載標準值之和。通過線性屈曲分析，得到模型前6個屈曲模態的屈曲因子分別為：37．99、38．82、38．92、39．10、39．18、39．30，將最小的屈曲因子乘以施加的荷載值得到模型的屈曲荷載為26．593kN／m 。4 結語
(1) 在恒載和活載作用下，由網架作用傳給每個預埋件的建議取為425kN。
(2) 在風荷載作用下，由網架作用傳給每個預埋件的水平荷載取為200kN。
(3) 在地震作用下，由網架作用傳給每個預埋件的水平荷載重力荷載代表值的2％ 一3％ ，本工程取為10kN。
參考文獻
[1] 羅堯治．大跨度儲煤結構一設計與施工[M]．北京：中國電力出版社，2007．
[2] 張燕萍，董繼斌．大直徑圓形儲煤場球面網殼設計[J]．山西建筑，2006，(8)：36—37．
[3] JGJ 61-2003，網殼結構技術規程[S]．
[4] 魏興濤，張春富．某電廠圓形煤場網殼設計[J]．黑龍江科技信息，2008，(6)．
[5] GB 50009—2001，建筑結構荷載規范[s]．
澆結構，抗震設防烈度為6度。結構平面布置如圖1 所示。

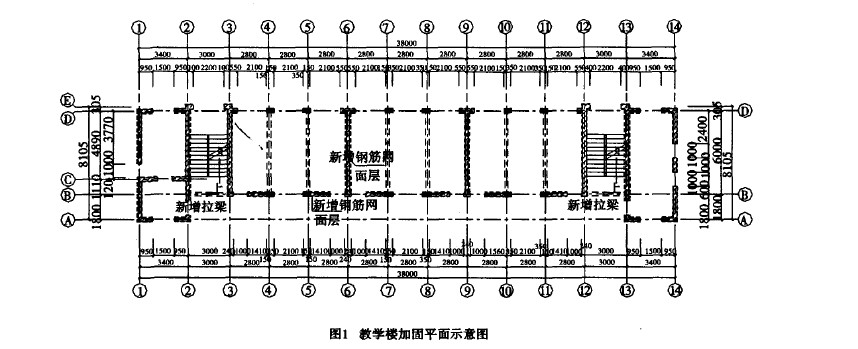

圖1 教學樓加固平面示意圖
1．2 建筑抗震檢測

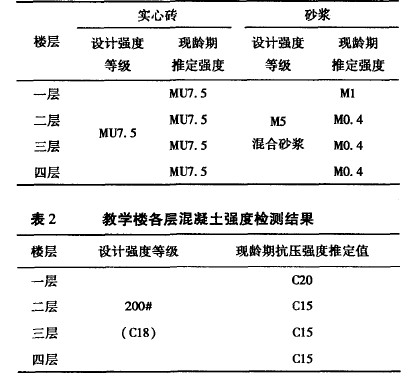

根據該建筑物的實際使用情況，依據GB 50023—2009(建筑抗震鑒定標準》第1．0．3—1．0．5條，確定其為A類建筑，即后續使用年限30年的建筑。經現場檢測，該教學樓各層承重墻體的實心磚和砂漿推定強度見表l，混凝土推定強度見表2。
表1 各層承重墻體實心磚和砂漿檢測結果

1．3 第一級鑒定
根據GB 50223—2008(建筑工程抗震設防分類標準》，該建筑抗震設防類別為重點設防類(簡稱乙類)，且屬于橫墻很少。因此在做房屋整體性連接構造檢查時，依據GB50011—2010(建筑抗震設計規范》相應規定，應按增an-層的總層數來核查其構造柱的設置情況。經現場檢測后發現該學校教學樓1／A、1／D、14／A、14／D軸處，樓梯間四角，3軸、6軸、9軸和l2軸橫
墻與外縱墻交接處均未設置構造柱，且縱橫墻交接處等部位也無拉結鋼筋，故不符合GB 50023—2009《建筑抗震鑒定標準》的要求。第一級鑒定時，房屋的抗震承載力可采用抗震橫墻間距和寬度的限值進行簡化驗算。由鑒定標準表5．2．9—1可查得，一層(砂漿強度等級為M1)承重橫墻間距的限值為5．9m，而實際橫墻最大間距為8．4m，大于鑒定標準限制值2．5m；二層(砂漿強度等級為N0．4)橫墻間距的限值為4．0m，而實際橫墻最大間距為8．4m，大于鑒定標準限值4．4m；三、四層亦超出鑒定標準限值。因此不符合第一級鑒定要求。其他項抗震措施均滿足GB 50023—2009(建筑抗震鑒定標準》的有關規定。對照鑒定標準，發現該教學樓主要存在以下問題：各層抗震橫墻最大間距為8．4m，均超過規范限值；各層砂漿強度普遍較低，存在局部粉化現象；房屋外墻四角，樓梯間四角等處未設置構造柱，整體性較差。因此，根據鑒定標準評定為不滿足抗震要求。

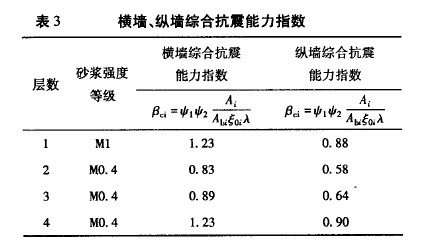

1．4 第二級鑒定對現有結構體系、樓屋蓋整體性連接、圈梁布置和構造及易引起局部倒塌的結構構件不符合第一級鑒定要求的房屋，根據抗震鑒定標準第5．2．14條，可采用樓層綜合抗震能力指數方法進行第二級鑒定，同時，樓層綜合抗震能力指數應按房屋的縱橫兩個方向分別計算。根據GB 50023—2009《建筑抗震鑒定標準》第5．2．14，5．2．15條，教學樓橫墻、縱墻綜合抗震能力驗算結果見表3。從表3的計算結果可以看出，該教學樓各樓層縱橫墻最弱樓層綜合抗震能力指數 均小于1．0，其中二層縱墻的綜合抗震能力指數僅為0．58，遠小于1．0。因此，應對該教學樓進行加固措施，以提高其綜合抗
震能力。

2 抗震加固設計http://www.www926ya.com/
2．1 設計構造根據鑒定情況，該校舍屬于橫墻很少，砌筑砂漿實際強度等級≤M2．5，縱橫墻承載力均滿足要求。由于各層墻體的砌筑砂漿強度普遍較低，為增加結構的整體性，縱橫墻均采用雙側加鋼筋網砂漿面層的方法加固，如圖1所示。面層的砂漿采用厚度為60mm、強度等級為M10的水泥砂漿。鋼筋網采用雙向68@200，同時采用68@900的S形穿墻錨筋。當
鋼筋網的橫向鋼筋遇有門窗洞口時，宜將兩側的橫向鋼筋在洞口閉合。底層的面層，在室外地面下加厚并伸入地面以下500ram。豎向鋼筋應連續貫通穿過樓板。為避免鉆孔太密，造成樓板損傷過大，在樓板處可采用集中配筋方式穿過，鋼筋規格采用612@600上下各搭接400ram，端部焊 8橫筋兩道，以便于鋼筋網焊接。
圖2 外墻轉角加固節點圖
由于該教學樓外墻四角均未設置構造柱，因此該部位應加強設計，如圖2所示，轉角處另設置水平及豎向配筋加強帶18610，以代替構造柱。另外，由于縱橫墻交接處均未設置構造柱，也無拉結鋼筋，故該節點也應加強設計，如圖3所示，另設
置水平及豎向配筋加強帶6610，以代替構造柱。
2．2 施工要點
做面層前，應將原墻面抹灰層清除干凈，對油漆或瓷磚裝飾層應鏟除，以保證加固面層與原墻體的可靠粘結，若原墻面存在局部堿蝕嚴重或有松散部分時，應先清除松散部分，并用1：3水泥砂漿抹面，已松動的勾縫砂漿應清除。做面層前，原墻的墻面應用水濕潤。
在墻面鉆孔時，應先按設計要求畫線標出穿墻筋位置，并應采用電鉆在磚縫處打孔，穿墻孔直徑應比s形筋直徑大2mm。鋪設鋼筋網時，豎向鋼筋應靠墻面并采用鋼筋頭支起。鋼筋網在墻面的固定應平整牢固。抹水泥砂漿時，應先在墻面刷水泥漿一道再分層抹灰，且每層厚度不應超過15ram。面層施工完后應灑水養護，以防干裂或與原墻面脫開。
3 結語
通過對某校舍建筑的現場檢測及后續抗震鑒定，對該房屋目前的使用狀況及綜合抗震能力進行了一次較為全面的分析。根據檢測鑒定的結果，針對該校舍建筑存在的結構缺陷，做出了較為經濟合理的加固方案。對類似工程能起到一定的借鑒意義。
參考文獻
[1] GB50023—2009，建筑抗震鑒定標準[s]．
[2] GB50003—2001，砌體結構設計規范[S]．
[3] GB50011—2010，建筑抗震設計規范[s]．
[4] 高小旺，高煒，劉佳，等．多層砌體校舍建筑抗震檢測鑒定若干問題探討[J]．建筑結構，2009，39(1I)：33—36．
[5] 袁海軍，姜紅．建筑結構檢測鑒定與加固手冊[M]．北京：中國建筑工業出版社，2003：194—201
