1．工程概況
xx工程于xx年xx月開始施工，xx年竣工驗收xx年對博湖西泵站做安全檢測時，發現5}}機組二根電機大梁(截面尺寸為550 X
1000ram，凈跨5000mm )跨中出現1～3mm的橫向裂縫，長度幾乎延伸至整個梁的高度，部分支座端呈現局部裂縫。為保證泵站長期穩定運行，需對電機大梁做加固處理。

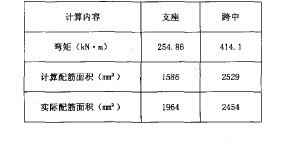

2．復核計算與原因分析根據安全鑒定結果，得知電機大梁參數如下：鋼筋強度設計值為210N／mm ；砼(200#)強度設計值為7．5N，mm ；砼平均碳化深度為30mm。結構復核計算如下表所示：．

裂縫開展寬度驗算、斜截面抗剪復核及抗扭復核計算均滿足要求。電機大梁箍筋采用 8@400，不滿足抗震規范對
箍筋最大間距的要求。計算結果表明，除跨中配筋略偏小和箍筋間距過大以外，其它均滿足設計要求。電機大梁跨中出現裂縫，分析原因可能有以下幾方面：
①強度不滿足要求。http://www.www926ya.com/
② 因?yàn)榱_機組只有 機組處的電機大梁出現裂縫，可能在施工過程中存在缺陷。3．加固設計為了使泵站能夠長期安全穩定地運行，需要對該電機大梁做加固處理。經綜合比較，決定采用粘貼纖維復合材料加固法，根據《混凝土結構加固設計規范》(GB50367-2006)中受彎構件正截面加固計算公式做結構補強計算，并根據規范中的構造規定進行加固設計。
3 1加固計算采用《混凝土結構加固設計規范》(GB50367—2006)中受彎構件正截面加固計算公式：

式中M為構建加固后彎矩設計值；x為等效矩形應力圖形的混凝土受壓區高度； 為原截面手拉鋼筋和受壓鋼筋的抗

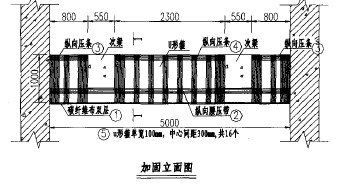

拉、抗壓強度設計值 As。原截面受拉鋼筋截面面積 Afe為纖維復合材的有效截面面積。帶入相關設計參數值計算得：Af。=7．8mm ，計算所需的粘貼纖維面積較少，故按照構造要求進行加固設計。方案如
下圖：
