住宅樓檢測鑒定及加固設計

為避免中小學校舍在地震中發生整體垮塌，危及師生人身安全，近年來，全國各地市校安辦及建設主管部門明確要求針對現有的中小學教學用房、學生宿舍和食堂等既有建筑物依據GB 50023—2009(建筑抗震鑒定標準》進行抗震鑒定，對存在安全隱患的校舍進行抗震加固，確保學校校舍達到重點設防類抗震設防標準。按現行國家建筑抗震鑒定標準，對既有建筑的抗
震檢測鑒定，可以提供較為可靠的依據和結構承載力復算的參數。同時，在抽檢數量上應滿足GB／T 50344
— 2004(建筑結構檢測技術標準》的要求。1 建筑抗震檢測鑒定
1．1 工程概況；
某學校教學樓建于上世紀八十年代中期，建筑平面形式基本為矩形，東西長約38．0m，南北長約8．1m，房屋共4層，建筑面積約1100m ，建筑檐口高度為12．9m，各層層高均為3．3m?；A(chǔ)采用樁基礎，上部為混合結構，預制樓屋面板，大梁、樓梯及雨棚等為現支座反力的8％ 。經計算，地震作用下水平支座反力取為10kN，與豎向荷載下的支反力的比值為00235，故地震作用可按重力荷載代表值的2％ ～3％考慮，故取網架作用傳給每個預埋件的水平荷載取為10kN。
3．3 風荷載作用
根據該工程的技術方案說明書，本工程所處地區基本風壓為0．76kN／m ，由3D3S根據球面風壓分布計算出作用在網架上的風壓合力為72OkN，將其等效作用在倉壁連接的節點上。經計算，風荷載對支座豎向支反力為拉力，對下部結構有利，故不考慮其作用。
3．4 網殼穩定性分析JGJ 61—2003(網殼結構技術規程》 規定，雙層網殼厚度小于跨度的1／60應進行穩定性分析，本工程
網殼厚度為2m，跨度為113．1m，厚跨比為1／56．55，考慮到該網殼跨度大，設計中對其整體穩定性做補充驗算。穩定分析中，參考荷載取為恒荷載和屋面活荷載標準值之和。通過線性屈曲分析，得到模型前6個屈曲模態的屈曲因子分別為：37．99、38．82、38．92、39．10、39．18、39．30，將最小的屈曲因子乘以施加的荷載值得到模型的屈曲荷載為26．593kN／m 。4 結語
(1) 在恒載和活載作用下，由網架作用傳給每個預埋件的建議取為425kN。
(2) 在風荷載作用下，由網架作用傳給每個預埋件的水平荷載取為200kN。
(3) 在地震作用下，由網架作用傳給每個預埋件的水平荷載重力荷載代表值的2％ 一3％ ，本工程取為10kN。
參考文獻
[1] 羅堯治．大跨度儲煤結構一設計與施工[M]．北京：中國電力出版社，2007．
[2] 張燕萍，董繼斌．大直徑圓形儲煤場球面網殼設計[J]．山西建筑，2006，(8)：36—37．
[3] JGJ 61-2003，網殼結構技術規程[S]．
[4] 魏興濤，張春富．某電廠圓形煤場網殼設計[J]．黑龍江科技信息，2008，(6)．
[5] GB 50009—2001，建筑結構荷載規范[s]．
澆結構，抗震設防烈度為6度。結構平面布置如圖1 所示。

圖1 首層結構平面圖
Fig． 1 Structure Plan of first floor

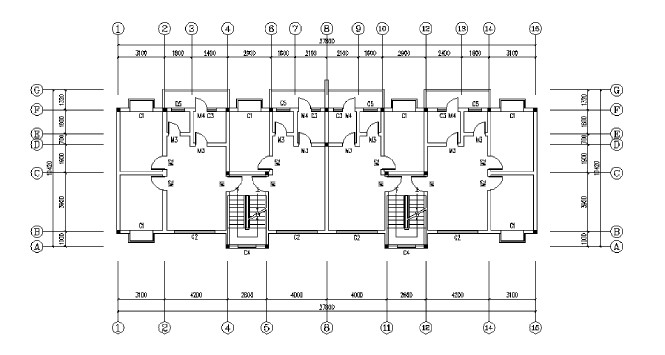

圖2 標準層建筑平面圖
Fig． 2 Typical Floor Plan of standard floor
②采用磚回彈儀對砌體的強度進行檢測，結果見表5 所示。
3 結構承載力復核本結構主體結構承載力復核采用中國建筑科學研究院PKPM 系列軟件( 08 版) 進行計算，主體結構計算模型見圖3 所示，基礎計算模型見圖4 所示。結構布置、構件截面尺寸、配筋等按原設計圖紙與現場檢測結果相結合確定，混凝土強度等級按檢測推定結果取值。采用現行規范: 《建筑結構荷載規范》( GB 50009-2001) 、《混凝土結構設計規范》( GB
50010-2002) 、《建筑抗震設計規范》( GB 50011-2001) 對主體結構各構件進行承載力復核。建模計算復核結果表明:( 1) 第1 層1 /D － E，5 /D － E，6 /E － F，11 /E －F ，12 /D － E 處的混凝土梁均不滿足承載力要求，具
體見表6 所示。

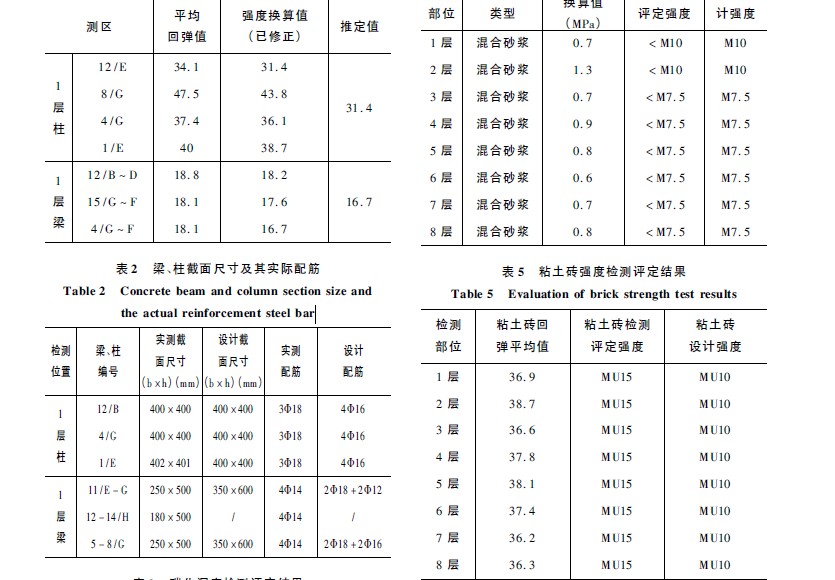

表1 梁、柱抗壓強度( MPa)
Table 1 Beam and column strength table
測區  平均回彈值強度換算值( 已修正)
推定值
1層柱
1層梁
12 /E 34． 1 31． 4
8 /G 47． 5 43． 8
4 /G 37． 4 36． 1
1 /E 40 38． 7
12 /B ～ D 18． 8 18． 2
15 /G ～ F 18． 1 17． 6
4 /G ～ F 18． 1 16． 7
31． 4
16． 7

 ( 2) 2 － 5 層的2 /A － B，2 /F － G，3 /A － B，8 /F －G，12 /A － B，14 /G － H 處的挑梁不滿足承載力要求，在此只列出2 層挑梁情況，見表7 所示。
( 3) 2 層～ 3 層部分承重墻受壓承載力不滿足設計要求，見表8 所示。
( 4) 2 層～ 6 層部分墻體不滿足抗震驗算要求
( 5) 本結構樁基礎按照實際的樁混凝土強度16． 9MPa 進行復核驗算，經驗算樁承載力滿足承載力要求。
( 6) 橫向條形基礎持力層的位置，部分為雜填土層或淤泥質土層，基礎持力層特征值為180kPa，達不到設計值200kPa。
4 結構可靠性評定
( 1) 構件的可靠性評定該住宅樓主體結構可靠性鑒定構件為鋼筋混凝土構件。鋼筋混凝土框架柱、框架梁安全性和正常使用性評定等級均為Dsu級和Csu級。
( 2) 鑒定單元的可靠性評定根據該住宅樓的可靠性評定結果，按《民用建筑可靠性鑒定標準》( GB 50292-1999) 的有關規定，該工程的安全性評定等級為Dsu級，使用性評定等級為Csu級。該建筑結構可靠性總評為Ⅲ級。
( 3) 抗震鑒定評定依據《建筑抗震設計規范》( GB 50011-2001 ) ，該住宅樓的建筑總高度、轉換層砂漿強度、層間側向剛度比以及過梁和構造柱的設置均不滿足要求。
5 可靠度鑒定結果通過對該住宅樓主體結構進行現場檢測和承載力復核驗算，結果表明:
( 1) 根據現場檢測，現有主體結構的高度與層

圖4 基礎計算模型
Fig． 4 Calculation model diagram of basis
數與原設計不相符合。根據抗震設計規范和砌體結構設計規范的要求，底部框架結構在6 度設防時最小墻厚為240mm，建筑高度最高22m，最大層數為7層，而本建筑高度達到24． 4m，層數為8 層。不滿足原設計和抗震規范要求。
( 2) 由于業主將底部框架梁截面尺寸改小，造成承載力不滿足要求，存在安全隱患。
( 3) 部分過梁截面尺寸現場檢測只有60mm厚，不滿足規范要求; 過梁支承長度小于240mm，不滿足規范要求。
( 4) 根據現場檢測，陽臺圍護墻蓋梁鋼筋未錨入主體結構，存在安全隱患。
( 5) 根據現場檢測，部分混凝土梁、板強度等級不滿足設計要求。
( 6) 部分梁、柱的鋼筋保護層厚度不滿足設計要求。
( 7) 建模計算結果表明: 第1 層1 /D-E，5 /D-E，6 /E-F，11 /E-F，12 /D-E 處混凝土梁，2 層～ 5 層的2 /A-B，2 /F-G，3 /A-B，8 /F-G，12 /A-B，14 /G-H 處的挑梁均不滿足承載力要求。
( 8) 建模計算結果表明: 2 層～ 3 層承重墻受壓承載力不滿足設計要求; 2 層～ 6 層墻體不滿足抗震驗算要求。
( 9) 根據現場檢測，底層框支墻梁托梁截面由350mm × 600mm 改為250mm × 500mm，不滿足《建筑抗震設計規范》的抗震構造要求。
( 10) 2 層～ 6 層A、G 軸縱橫墻交接處沒有設置構造柱，不滿足《建筑抗震設計規范》要求。
( 11) 根據現場檢測，1 層～ 8 層墻體砌筑砂漿強度等級不滿足《建筑抗震設計規范》要求。
( 12) 根據核工業郴州工程勘察院的現場勘察報告，基礎持力層的位置，部分為雜填土層或淤泥質土層，基礎持力層特征值為180kPa，未達到設計值200kPa。鑒定結果認為: 該住宅樓主體結構不滿足民用建筑可靠性要求，房屋主體結構可靠性鑒定為Ⅲ級，存在安全隱患，需經加固方能繼續使用。
6 主體結構處理建議采用中國建筑科學研究院PKPM 系列軟件( 08版) 進行計算，主體結構按多層砌體結構計算，計算模型如圖5 所示，經分析得出以下處理意見:

圖5 計算模型
Fig． 5 Calculation model
1) 按多層砌體結構房屋進行加固處理，即底框框架增加橫向和縱向墻體。
( 2) 對橫向條形基礎下地基進行注漿加固，使

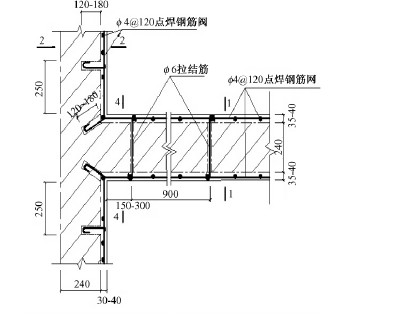

圖6 鋼筋網加固墻體
Fig． 6 Reinforcement steel mesh wall

其達到設計需要的承載力。www.www926ya.com
( 3) 對第2、3 層墻體采用高性能砂漿鋼筋網加固，如圖6 所示。
( 4 ) 對第1 層1 /D-E，5 /D-E，6 /E-F，11 /E-F，12 /D-E 處混凝土梁，2 層～ 5 層的2 /A-B，2 /F-G，3 /A-B，8 /F-G，12 /A-B，14 /G-H 處的挑梁采用增大截面法進行加固，如圖7 所示。

圖7 增大截面法加固梁
Fig． 7 Reinforced beams increasing section
( 5) 在每層挑梁端部設置構造柱。
7 結語本工程原設計為6 層底框結構，經現場檢測，結構層數由6 層增加為8 層，底框梁截面減小，樁基強度達不到設計要求。根據現場采集數據和檢測鑒定，將原底框結構改為多層砌體結構，提出結構加固
方案，本文方法可供類似工程參考。參考文獻( References) :
［1］ GB 50023-2009，建筑抗震鑒定標準［S］GB 50023-2009，Standard for Seismic Appraisal of
Buildings［S］( in Chinese)
［2］ GB 50011-2001( 2008 版) ，建筑抗震設計規范［S］GB 5001 1-2001 ( 2008 版) ，Code for Seismic Design ofBuildings［S］( in Chinese)http://www.www926ya.com/
［3］ 向曉丹． 砌體房屋底層改造加固與應用研究［D］． 武漢: 湖北工業大學，2007
Xiang Xiao-dan． Masonry Reinforcement and Applicationof the Underlying Transformation ［D］． Wuhan: Hubei
University of Technology，2007( in Chinese)
［4］ 陳大川． 某近代建筑檢測與加固修復設計［J］． 工業建筑，2007，37( 7)Chen Da-chuan． Detection of a Modern ArchitectureDesign with Reinforcement and Restoration［J］． Industrial
Construction，2 007，37( 7) ( in Chinese)
