新舊建筑抗震加固設計對比和分析

我國抗震規范采用“小震不壞，中震可修，大震不倒”的三水準抗震設防目標，針對現澆鋼筋混凝土框架結構“大震不倒”的設防目標，現行規范提出了“強柱弱梁”的設計準則。所謂“強柱弱梁”是指節點處柱端實際抗彎承載力大于梁端實際抗彎承載力，目的是保證結構遭遇強震作用時，梁端先于柱端屈服，整個框架有較大的內力重分布和能量消耗能力，使結構獲得良好的延性，避免結構發生整體倒塌。然而，汶川地震建筑震害調查發現，即使按我國《建筑抗震設計規范》( GB 50011-2001) ( 簡稱舊抗震規范) 設計的框架結構，在罕遇地震作用下大多出現柱端塑性鉸，甚至出現了“柱鉸機制”，未能實

現“強柱弱梁”屈服機制的設計預期。為此，在總結近十年來的抗震科研新成果和地震經驗教訓的基礎上，新《建筑抗震設計規范》( GB 50011-2010 ) ( 簡稱新抗震規范) 已于2010 年12 月1 日實施了。新抗震規范是在舊抗震規范的基礎上修訂而成的，本文主要針對新舊抗震規范關于“強柱弱梁”方面進行了比較詳細的對比和分析。1 新抗震規范關于“強柱弱梁”的主要改進
1． 1 彎矩調整系數為了便于設計計算，我國規范采用增大柱端彎矩設計值的方法實現“強柱弱梁”，推遲框架柱塑性鉸的出現時間。舊抗震規范6． 2． 2 條規定［1］，一級、二級、三級框架柱，除框架頂層和柱軸壓比小于
0. 15 者及框支梁與框支柱的節點外，柱端組合的設計彎矩應滿足下式要求:
ΣMc = ηcΣMb
( 1)
一級框架結構及9 度時尚應符合下式要求:
ΣMc = 1． 2ΣMbua
( 2)
而新抗震規范［2］針對這條做了兩處改進: ①提高了框架結構中框架柱端彎矩增大系數，并補充了四級框架的柱端彎矩增大系數如表1; ②明確了對于一級框架結構和9 度時的一級框架，可不符合式( 1) ，只需符合式( 2) 按梁端實配抗震受彎承載力確定柱端彎矩設計值。即使按增大系數的方法比實配方法保守，也可不采用增大系數方法。對于二、三級框架結構，也可按式( 2) 的梁端實配抗震受彎承載力確定柱端彎矩設計值，但式中的系數1． 2 可適當降低，如取1． 1 即可; 這樣有可能比按內力增大系數即式
( 1) 調整的方法更經濟、合理。計算梁端實配抗震受彎承載力時，還應計入梁兩側有效翼緣范圍的樓板。因此，在框架剛度和承載力計算時，所計入的梁兩側有效翼緣范圍應相互協調。
表1 框架結構柱端彎矩調整系數變化對比
Table 1 Comparison of moment magnifying
coefficients at column ends of frames
規范版本
抗震等級
一二三四
舊規范1． 4 1． 2 1． 1 1． 0
新規范1． 7 1． 5 1． 3 1． 2
表2 框架結構柱軸壓比限值對比
Table 2 Comparison of the limited value of
axial compression ratios of frame column
規范版本
抗震等級
一二三四
舊規范0． 7 0． 8 0． 9
新規范0． 65 0． 75 0． 85 0． 9
1． 2 抗震構造措施針對柱截面最小尺寸，舊抗震規范6． 3． 6 條規定［1］，截面的寬度和高度均不宜小于300mm; 圓柱
直徑不宜小于350mm; 新抗震規范6． 3． 5 條規定［2］，截面的寬度和高度，四級或不超過2 層時不宜小于300mm，一、二、三級且層數超過2 層時不宜小于400mm; 圓柱的直徑，四級或不超過2 層時不宜小于350mm，一、二、三級且層數超過2 層時不宜小于450mm。新抗震規范，根據汶川地震的經驗，對一、二、三級且層數超過2 層的房屋的框架柱最小截
面尺寸，比舊抗震規范增加100mm，以便有利于實現“強柱弱梁”。軸壓比是影響鋼筋混凝土柱的主要因素之一，限制框架柱的軸壓比主要是為了保證柱的塑性變形能力和保證框架的抗倒塌能力。針對軸壓比限值，新抗震規范比舊抗震規范減小了0． 05，并增加了四級框架柱的軸壓比限值如表2 所示。2 影響“強柱弱梁”實現的主要因素及新規范改進的原因分析
根據汶川地震建筑震害調查分析［3］，框架結構未能實現“強柱弱梁”屈服機制的設計預期主要有以下幾方面原因。
2． 1 結構內力分析加大了梁端彎矩［4］我國現行規范是采用線彈性方法計算結構內力的，并在此基礎上進行混凝土構件的承載能力設計。計算框架結構內力時，按小震水準的地震作用，視結構處于彈性階段，采用構件尚未開裂的截面彈性剛度，并通過樓面梁剛度增大系數近似考慮樓板對梁剛度的貢獻，此系數可根據翼緣情況取1． 3 ～2． 0［5］。由此得到的結構內力分布與小震下結構的實際情況是基本相符的。但“強柱弱梁”是在大震作用下所期望的框架結構屈服機制，在大震作用下，結構已經進入彈塑性階，梁端受拉區混凝土開裂，T或Γ 形截面受拉翼緣已退出工作，樓板對框架梁的剛度貢獻也遭到破壞，梁的剛度比彈性階段時顯著的降低。由此可見，按線彈性方法計算的結構內力不能反映大震作用下進入彈塑性階段的結構實際情況，彈性計算方法加大了梁端負彎矩。另外，結構內力分析計算簡圖的計算跨度是按構件軸線考慮的，梁端彎矩計算截面位于梁柱軸線交點處，即在柱截面軸線( 考慮剛域時，梁端彎矩計算截面應位于柱截面范圍內離柱邊hb /4 處) 。結構內力計算沒有考慮柱截面寬度對構件計算內力的影響，而構件抗力計算時采用的是梁端截面( 梁端塑性鉸是出現在梁端截面上而非柱的軸線上) 。顯然，這種計算模型也加大了梁端負彎矩。由于目前我國規范的彈性計算方法和計算模型都加大了梁端負彎矩，由此加大了梁端截面配筋，增加了“強柱弱梁”實現的難度。對于這個問題，新規范并沒有給出明確的處理方法。但抗震設計時結構應盡量考慮結構的塑性內力重分布，采用柱邊緣截面處的梁端內力設計值，減小框架梁端的設計彎矩，用于“強柱弱梁”的計算。2． 2 梁端實際抗彎承載力的“超強”［3，4，6，7］結構實際的承載能力大于其設計承載能力，這
種現象稱為“超強”。由于梁端鋼筋超配、鋼筋屈服強度的超強以及現澆樓板內板筋參與梁端抗彎承載力使得梁端實際抗彎承載力的“超強”非常嚴重，造成了“強柱弱梁”難于實現。實際工程中，梁端鋼筋超配的現象十分嚴重?？蚣芰号浣钣闪芽p或變形條件控制造成實際梁端配筋增多，跨中梁底鋼筋貫通導致梁端正彎矩鋼筋超配以及設計人員出于責任或意識，在選筋時偏于保柱端彎矩增大系數，對于一級框架結構和9 度時的一級框架，明確只需按梁端實配抗震受彎承載力確定柱端彎矩設計值，而且計算梁端實配抗震受彎承載力時，還應計入梁兩側有效翼緣范圍的樓板。2． 3 抗震構造措施要求偏低梁柱截面尺寸是決定梁端和柱端實際抗彎承載力的主要因素，梁截面尺寸是根據梁跨度確定的，柱截面尺寸是根據柱軸壓比確定的。實際工程中，為了滿足建筑的需要，梁的跨度往往過大，又希望柱子盡可能的小，這樣使得梁的截面尺寸增大。柱的截面尺寸往往都是緊扣軸壓比的限值，而我國規范對軸壓比的限值規定過高，且規范對框架柱的最小截面尺寸規定過小，導致框架柱截面尺寸偏小。這種梁柱截面尺寸確定方法的不匹配，造成了梁端抗彎力臂偏大，柱端抗彎力臂偏小，致使柱端實際承載力
相對較小，梁端實際承載力相對較大，造成了“強柱弱梁”難于實現［3］。為此，新抗震規范針對軸壓比
的限值減小了0． 05，同時提高了框架柱的最小截面尺寸，比舊抗震規范增加100mm。
3 實例分析對比為了進一步研究新舊抗震規范對“強柱弱梁”的影響，本文通過典型的鋼筋混凝土框架結構模型，分別按照新舊兩個規范采用廣廈結構CAD13． 0 和15． 0 對其進行設計計算，得到梁、柱、樓板的配筋，考慮現澆樓板及其鋼筋對框架梁抗彎承載力的貢獻，分別計算新舊兩個規范下節點處柱梁端實際抗彎承載力比，并對其進行比較分析。
3． 1 數值模型和分析方法
本文設計了3 個3 層3 跨鋼筋混凝土現澆樓板框架結構模型，層高均為3． 3m，跨度均為6m，結構平面、計算簡圖如圖1、圖2 所示，板厚均為120mm?；炷翉姸鹊燃壘鶠镃30，梁柱縱向鋼筋為HRB335級，板和箍筋為HPB235 級。活荷載2． 0kN /m2 ，填充墻采用普通磚砌體，內墻厚0. 12m，外墻厚0. 24m。其中模型1，柱截面700 mm × 700 mm，梁截面300mm × 650 mm; 模型2，柱截面500 mm ×500mm，梁截面300mm × 550mm; 模型3，柱截面400mm × 400mm，梁截面300mm × 550mm。設計地震分組為第二組，II 類場地。3 個模型的抗震設防烈度分別為9、8、7 度，其抗震等級分別
為一、二、三級。采用廣廈結構CAD13． 0 和廣廈結構CAD15． 0 分別對3 個模型進行計算設計，其中廣守人為地加大梁的配筋，而且為了施工方便節點梁端梁的負筋按照節點兩端最大值取相同，加大了鋼筋的負筋。再加上實際的鋼筋屈服強度可能比設計的鋼筋屈服強度高、鋼筋屈服后的應變硬化指標較高，造成了梁端承載能力大于其設計承載能力。
另一方面，由于板與梁的共同作用，板內上、下鋼筋參與梁的受力，提高了梁端的實際受彎承載力。文獻［8］表明，樓板內的鋼筋會使框架梁端的實際抗彎承載力增大30%。舊抗震規范對框架梁翼緣現澆板內與梁肋平行的鋼筋參與梁端負彎矩承載工作的問題未作出明確規定，設計人員在實際工程中，將梁端抗彎縱筋全部配置在梁矩形截面內，同時樓
板仍按自身受力考慮另外在樓板中配筋，這樣設計的結果是，現澆板內與梁肋平行的鋼筋就是超配鋼筋，這進一步導致了梁端實際抗彎承載力大于其設計抗彎承載力。為了實現“強柱弱梁”，國際上許多國家都是采用節點處柱端實際抗彎承載力大于梁端實際抗彎承載力的方法，而為了便于計算設計，我國規范除了一級框架結構和9 度時的一級框架采用這種方法外，

其他情況在梁端實配鋼筋不超過計算配筋10% 的前提下，將梁、柱之間的承載力不等式轉為梁、柱的地震組合內力設計值的關系式，并使不同抗震等級的柱端彎矩設計值有不同程度的差異。為了考慮梁端實際抗彎承載力的“超強”對“強柱弱梁”的影響，新抗震規范的修訂，提高了框架結構中框架柱端彎矩增大系數，并補充了四級框架的廈結構CAD13． 0 采用的是舊抗震規范，而廣廈結構CAD15． 0 采用的是新抗震規范，而且部分地考慮了現澆樓板及其鋼筋對框架梁抗彎承載力的貢獻。

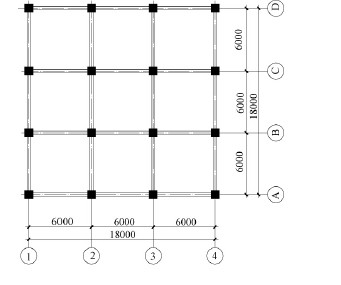

圖1 框架結構平面圖
Fig． 1 Plan of the frame http://www.www926ya.com/

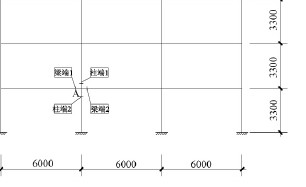

圖2 框架結構計算簡圖
Fig． 2 Calculation diagram of frame
3． 2 計算結果分析根據兩個規范計算設計結果，得到梁、柱、樓板的配筋，按文獻［8］的建議，考慮梁每側6 倍板厚范
圍內的板內上、下鋼筋參與梁的受彎承載力，針對第2 軸線第1 層中間節點A( 如圖2 所示) ，分別計算
新舊兩個規范下節點處柱梁端實際抗彎承載力比
η，η 按下式計算:
η = ΣMcua
ΣMbua
( 3)
式中，ΣMcua、ΣMbua分別為節點處上下柱端截面實際抗彎承載力之和以及節點處左右梁端實際抗彎承載力之和，根據實配鋼筋面積( 梁端考慮梁每側6倍板厚范圍內的板內上、下鋼筋參與梁的抗彎承載力) 和材料強度標準值確定。根據計算設計結果，板頂鋼筋采用?10@ 100，板底鋼筋采用?10@ 150，節點A 處柱梁端實配鋼筋及其實際抗彎承載力比參見表3 所示。從實例分析結果可以看出，η 隨著抗震等級要求的降低而減小，按新規范設計的η 比按舊規范設計的η 增大。對于一級框架結構，按舊規范設計η小于1，但很接近1，按新規范設計η 大于1． 2。其原因是一級框架結構柱的配筋除了按式( 1) 采用增
大柱端彎矩設計值的方法外，還根據式( 2 ) 的梁端實配抗震受彎承載力確定柱端彎矩設計值，舊規范沒有考慮梁兩側樓板鋼筋參與梁的受彎承載力，而新規范考慮了梁兩側樓板鋼筋參與梁的受彎承載力; 對于二、三級框架結構，即使按新規范設計，η 也小于1，特別是三級框架結構，其η 遠小于1，遠達不到“強柱弱梁”的節點處柱端實際抗彎承載力大于梁端實際抗彎承載力的要求。其原因是，①二、三級框架結構柱的配筋僅按式( 1) 采用增大柱端彎矩設計值的方法，而沒按式( 2) 的梁端實配抗震受彎承載力確定柱端彎矩設計值; ②板的配筋是根據豎向荷載及板的跨度計算的，柱的配筋主要取決于地震作用，對于抗震等級要求較低的框架結構，梁兩側樓板鋼筋對于梁的受彎承載力的貢獻比較明顯; ( 3 )對于跨度較大、抗震等級較低的框架結構，梁的截面尺寸往往較大，柱的截面尺寸往往較小，造成梁端實際承載力相對較大，柱端實際承載力相對較小。
4 結論
( 1) 針對舊抗震規范中關于“強柱弱梁”方面一些不合理的規定，新抗震規范加大了框架結構柱的彎矩增大系數，增大了框架柱截面的最小尺寸以及減小了框架柱的軸壓比限值等，這在一定程度上有利于實現“強柱弱梁”。但其合理性還有待于工程
實踐的進一步檢驗。
( 2) 我國現行規范在內力分析時，按小震水準的地震作用，采用構件開裂前的彈性剛度，并通過梁剛度增大系數近似考慮樓板對梁剛度的貢獻，這不能反映大震作用下進入彈塑性階段的結構實際情況，導致框架梁的計算彎矩大于屈服前的實際彎矩;同時按照構件軸線確定的結構計算簡圖也加大了梁端設計彎矩，這造成了梁端截面鋼筋的“超配”，增加了“強柱弱梁”實現的難度。因此，框架結構內力計算分析方法和模型尚有待于進一步深入研究。
3) 鋼筋混凝土現澆樓板框架結構設計時，應考慮框架梁兩側平行于梁的樓板內上、下鋼筋對框架梁端抗彎承載力的貢獻。但對于參與梁端抗彎承載力的樓板有效翼緣寬度，以及參與工作的樓板內上部鋼筋的有效錨固長度，目前我國有關規范尚未
作出明確規定，還有待于進一步完善。
( 4) 影響實現“強柱弱梁”的因素很多，也很復雜。對于抗震等級為二、三級框架結構，僅按式( 1)采用增大柱端彎矩設計值的方法，難于實現“強柱弱梁”的節點處柱端實際抗彎承載力大于梁端實際抗彎承載力的要求，設計時應按式( 2) 的梁端實配
抗震抗彎承載力確定柱端彎矩設計值。參考文獻( References) :［1］ GB 50011-2001，建筑抗震設計規范［S］
GB 50011-2001，Code for Seismic Design of Buildings［S］( in Chinese)［2］ GB 50011-2010，建筑抗震設計規范［S］GB 50011-2001，Code for Seismic Design of Buildings［S］( in Chinese)
［3］ 葉列平，曲哲，等． 從汶川地震框架結構震害談“強柱弱梁”屈服機制的實現［J］． 建筑結構，2008，38( 11) :
52 ～ 59Ye Lie-ping，Qu Zhe，et al． Study on Ensuring the StrongColumn-weak Beam Mechanism for RC Frames Based onthe Damage Analysis in the Wenchuan Earthquak［J］．Building Structure，2008，38( 11) : 52 ～ 59( in Chinese)［4］ 車軼，尤杰． 中歐抗震設計規范關于“強柱弱梁”設計比較［J］． 大連理工大學學報，2009，4
9( 5) : 758 ～ 763Che Yi，You Jie． Comparison of“strong column-weakbeam”Design between Chinese Seismic Design CodeGB 50010-2001 and Eurocode EN 1998 － 1［J］． Journalof Dalian University of Technology，2009，49 ( 5 ) : 758 ～763 ( in Chinese)［5］ JGJ-2002，高層建筑混凝土結構技術規程［S］JGJ-2002，Technical Specification for Concrete Structuresof Tall Building［S］( in Chinese)［6］ 王素裹． 強震作用下現澆RC 樓板對框架結構破壞形
態影響的研究［D］． 廣州: 華南理工大學，2009Wang Su-guo，The Failure Mode of Frame Structure in the
Strong Earthquake with Monolithical RC Slab inConsideration ［D］． Guangzhou: South China Universityof Technology，2009( in Chinese)
［7］ 蔡健，周靖，方小丹． 柱端彎矩增大系數取值對RC 框架結構抗震性能影響的評估［J］． 土木工程學報，
2009，40( 1) : 6 ～ 14Cai Jian，Zhou Jing，F(xiàn)ang Xiao-dan． Evaluation ofInfluences of Var Ious Moment Magnifying Coefficients atColumn Ends of RC Frames on Seismic Performance［J］．China Civil Engineering Journal，2009，40 ( 1) : 6 ～ 14 ( inChinese)［8］ 蔣永生，陳忠范，等． 整澆梁板的框架節點抗震研究［J］． 建筑結構學報，1994，1
5( 6) : 11 ～ 16Jiang Yong-sheng， Chen Zhong-fan， et al． AseismicResearch on RC Frame Joint of Monolithically Casted Slab［J］． Journal of Building Structures，1994，15 ( 6) : 11 ～16( in Chinese)
