外粘型鋼法詳細介紹

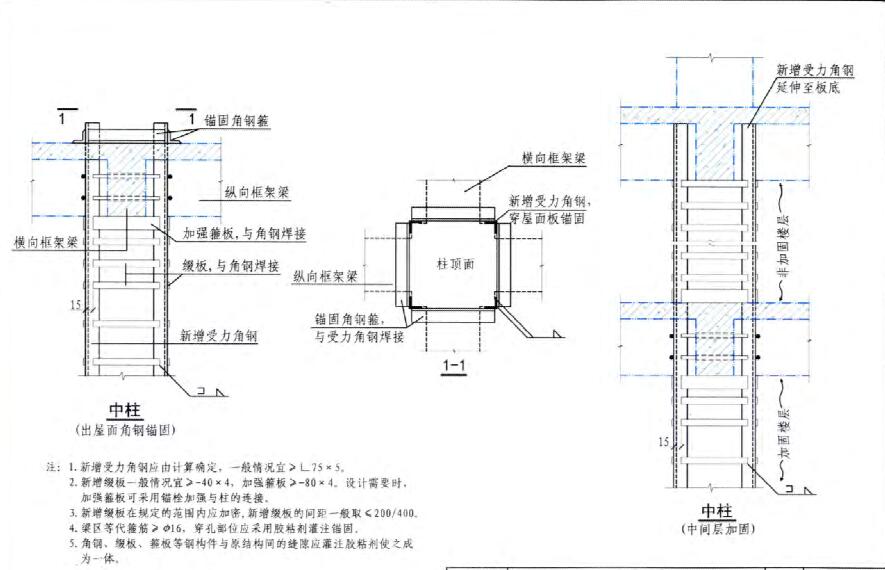

1.外粘型鋼法適用 于提高柱的正截面承載 力及斜截面承載力的力口因。

2新增 受力角鋼應由計算確定，一般情況宜；；. L75 x5 0

3新增綴板 一般情況宜》 －40 x 4 ， 加強箍板》 －8 0 x 4 0 設計需要時，

加強箍板可采用錨栓加強 與柱的連接。

4 新增綴板在規定的范圍內應力口密 ， 新增綴板的問距 一般取 ＜ 200/ 400。

5 ＇梁區等代箍筋》 φ16 ， 穿孔部位應采用膠粘劑灌注錨 固。

6. 角鋼 、 綴板、 箍板、 連接板等鋼構件與原結構間的縫隙應 灌注膠粘劑使之 成為 一體。

圖二

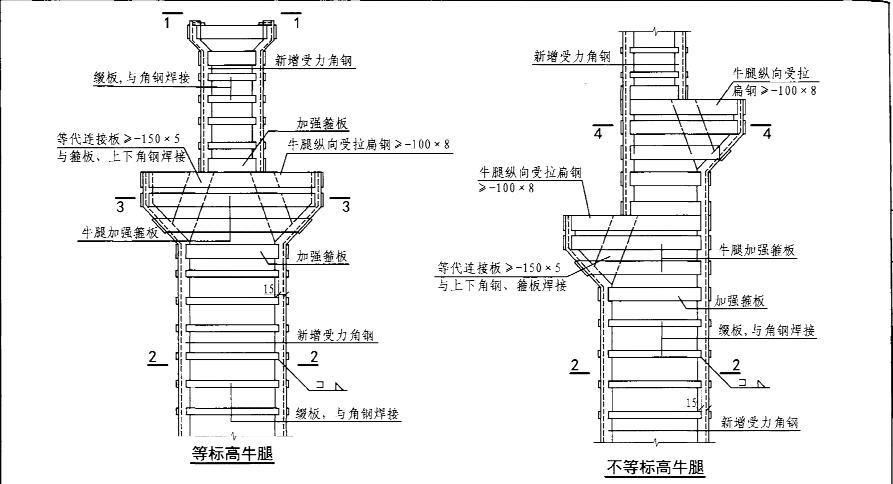

1. 新增受力角鋼應由計算確定， 一般情況宜》 L 75 x 50

2.新增綴板 一 般情況宜＞－40 x 4 ，加強箍板》－80 x 4 。 設計需要時， 加強箍板可采用錨栓加強與柱的連接 。

3 .新增綴板在規定的范圍內應加密，新增綴板的問距 一般取 ζ200/ 400 0 4.梁區等代箍筋》 φ16 ， 穿孔部位應采用膠粘劑灌注錨團 。

5 .角鋼、綴板、箍板等鋼構件與原結構問的縫隙應灌注膠粘劑使之成 為 一體。

圖三

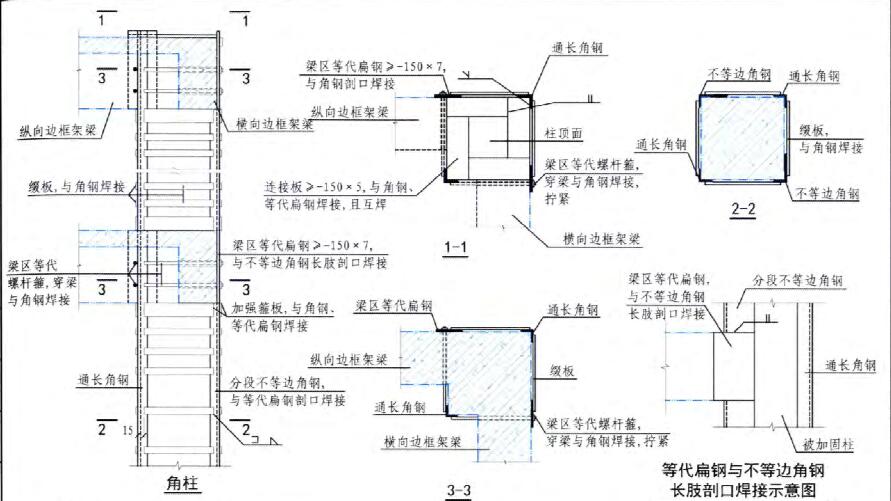

1. 新增受力角鋼應由計算確定，一般情況宜＞ L 75 × So
2. 新增綴板一般情況宜》－40 x 4 ，加強箍板》－80 x 4 0 設計需要時，加強箍板可

采用錨檢加強與柱的連接 。 www.www926ya.com

3. 新增綴板在規定 的范圍內 應加密，新增綴板的問距一般取《 2 00/400。

4. 分段不等邊角鋼》 LI 10 × 70 x 7， 與等代扁鋼剖口焊接，計算中只考慮長肢強度

.梁區等代螺桿箍〉 φ16 ，穿孔部位應采用膠粘劑灌注錨固。

6角鋼 、 綴板、 箍板、扁鋼 、 連接板等鋼構件與原結構間的 縫隙應灌注 膠粘劑使之成為 一體。

圖四

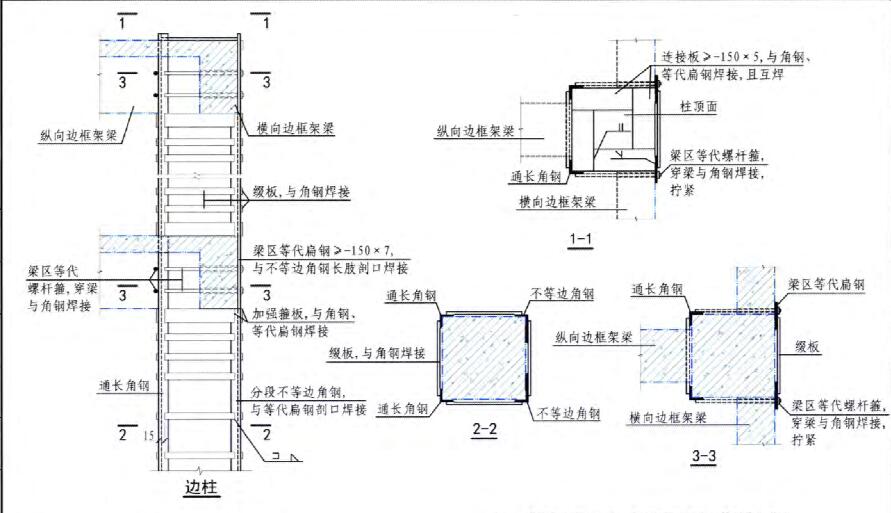

1. 新增受力角鋼應由計算確定，一般情況宜＞ L75 × 5 。

2.新增綴板一般情況宜》 －40 x 4 ，加強箍板》 － 80 x 4 0 設計需要時，加強箍板可 采用錨栓加強與柱的連接 。

3.新增綴板在規定的范圍內應加密，新增綴板的問距 一般取《 200 / 400 0

4分段不等邊角鋼》 Lll 0 × 70 x 7 ，與等代扁鋼剖口焊接，計算中只考慮長肢強度 。

5.梁區等代螺桿箍》 φ16 ，穿孔部位應采用膠粘劑灌注錨固。

6角鋼、綴板 、 箍板、扁鋼、連接板等鋼構件與原結構間的縫隙 應灌注膠粘劑使之成為 一體。

圖五

1. 新增受力角鋼 、 扁鋼應由計算確定 ， 一般情況角鋼宜＞ L 75 × 5 ，扁鋼宜》－20 0 × S o 2. 新增綴板 一般情況宜》－40 x 4 ，加強箍板》－8 0 x 4 0 設計需要時，加強箍板可

采用錨栓加強與柱的 連接。

3. 新增綴板 、螺桿箍在規定的范圍內應加密，新增綴板的 問 距一般?。?2 00/400。 4 . 梁區等代箍筋 （螺桿箍）〉 φ16 ，穿孔部位應采用膠粘劑灌注錨團 。

5 . 角鋼、綴板 、 箍板、扁鋼 、 連接板等鋼構件與原結構 間的 縫隙應灌注膠粘劑 使之成為一體。

圖六

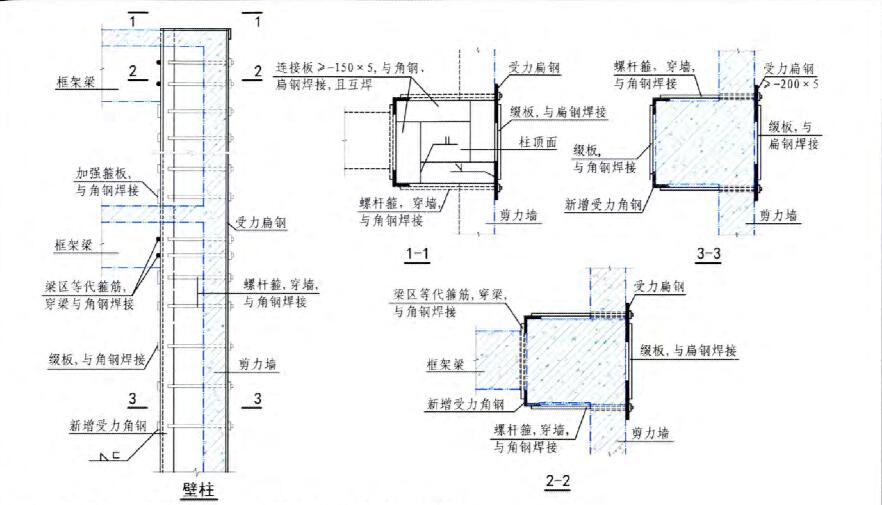

1. 新增受力角鋼應由計算確定，一般情況宜》」 75 x 50

2. 新增綴板一般情況宜》－40 x 4 ，加強箍板》－80 x 40 設計需要時，加強箍板可采用錨檢加強與柱的連接．

3. 新增綴板在規定的范圍內應加密，新增綴板的問距一般取《 200/400.

4.扁鋼、連板、扁鋼、連接板等鋼構件與原結構間的縫隙應灌注膠粘劑使成為一體

5. 有抗震設防要求時，受力角鋼、綴板的最小截面要求還應滿足《建筑抗震加固 E技術規程》 JGJ 116一川的要求

圖七

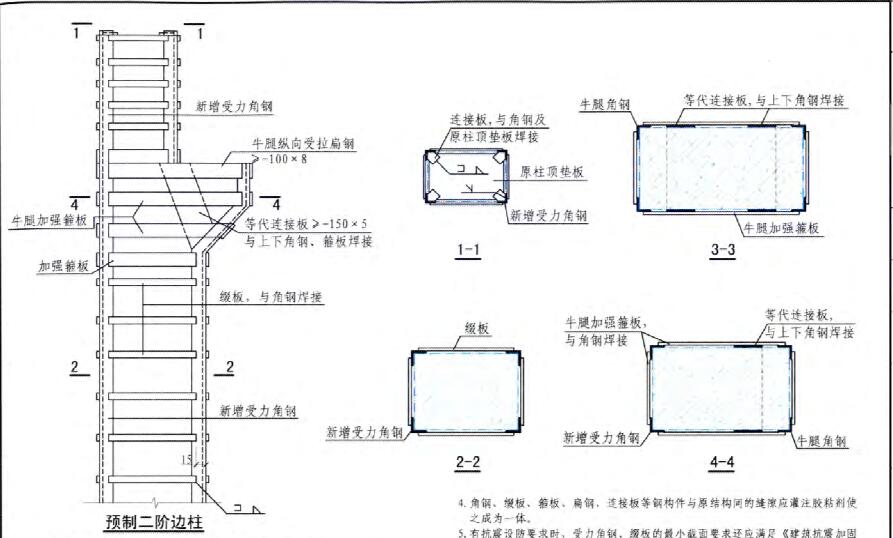

1. 新增 受力角鋼應 由 計算確 定， 一般情況宜 》 L 75 x 5。

2.新增綴板一般情況宜》 －40 × 4 ， 加強箍板》 －80 × 4 0 設計需要 時，加強箍板 可采用錨栓加強與柱的連接 ．

3.新增綴板在規定的范圍內應加密 ，新增綴板的 問 距一般取 《 200/400 0

4. 角鋼、綴板 、 箍板 、 扁鋼、 連接板等鋼構件與原結構 間 的縫隙應 灌 注膠粘劑使 之成為 一體。

5. 有抗震設防要求時，受力 角鋼 、 綴板的最小截面要求還應 滿足 《建筑抗震加固 技術規程》 JGJ 116 - 2009 的要 求．

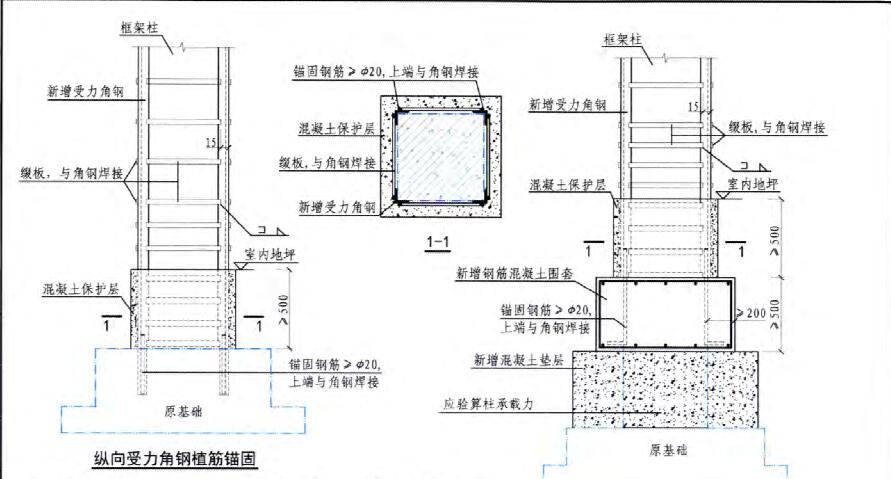

1. 新增 受力角鋼應由計算確定，一般情況宜》」 75 x 5 . 新增綴板一般情況宜》 －40 x 4.

2. 新增綴板在規定的范圍內應力口密，新增綴板的問距一般取《 200/400 .

3. 新增受力角鋼在基礎的錨固宜采用植筋的方式，植筋應滿足錨固深度、最小邊距 、 問距的要求 。 4. 當基礎埋置深度較深，不易植筋錨固時，可采用新增鋼筋混凝土圍套錨固的做法，但應確認新

基底下柱的承載力滿足要求 。

5 . 角鋼、綴板等鋼構件與原結構間的縫隙應灌注膠粘劑使之成為一體。
