|
|
|
||||||
歡迎訪問上海滬荊建筑公司官網(wǎng)！ |
|
|
|
||||||
聯(lián)系人：王經(jīng)理
手 機(jī)：134-02000333
郵 箱：343628549@qq.com
網(wǎng) 址：www.www926ya.com
二十世紀(jì)最后幾年興起的粘鋼法，目前已被大家廣泛認(rèn)同，幾乎變成傳統(tǒng)工藝了，當(dāng)年由于粘鋼法的出現(xiàn)，使更傳統(tǒng)的混凝土加大斷面加固法逐漸消失，現(xiàn)在，碳纖維加固法逐漸消失，又使粘鋼工藝受到挑戰(zhàn)。
然而，粘鋼法以其獨(dú)特優(yōu)點(diǎn)，不會(huì)退出加固舞臺(tái)。首先是造價(jià)較低，斷面為5x100的Q235b鋼板，能提供的設(shè)計(jì)強(qiáng)度約為5x100x215=107（千牛），若改為100寬.0167mm厚的碳纖維布，假定碳布的設(shè)計(jì)強(qiáng)度為3500Mpa。則碳布提供的設(shè)計(jì)強(qiáng)度為0.167x100x3500=58（千牛），稍微粗略地說，粘一層5厚鋼板和粘兩層碳布強(qiáng)度相當(dāng)，可是粘貼5厚鋼板比起粘貼雙層碳布，造價(jià)要節(jié)省一些，其次，粘鋼時(shí)一般采用加壓用膨脹螺栓，螺栓的存在使鋼板和混凝土構(gòu)件的整體性更好，而粘鋼兩層碳布，因剪力后滯，存在材料降效現(xiàn)象；另外，鋼板不象碳布那樣易損，便于裝修。 粘鋼法相對(duì)于粘碳法，缺點(diǎn)在于工藝較復(fù)雜，施工速度較慢，噪音大，需動(dòng)火。

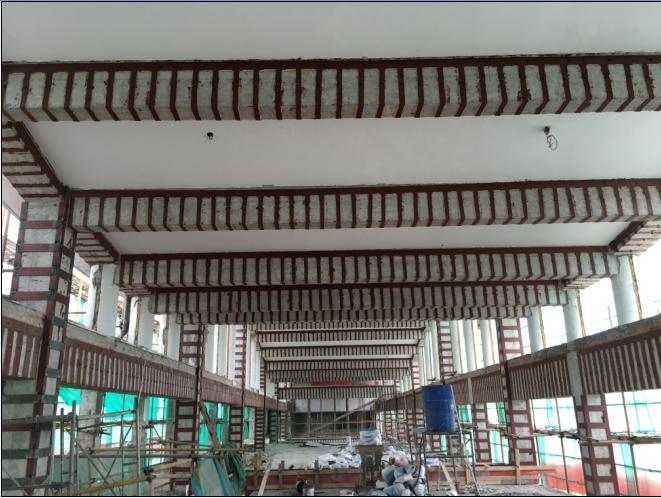

粘鋼法是通過結(jié)構(gòu)膠粘劑，將鋼板粘貼到混凝土構(gòu)件，相當(dāng)于對(duì)被加固構(gòu)件進(jìn)行了體外配筋，粘鋼法不僅提高了被加固構(gòu)件的強(qiáng)度，對(duì)裂縫的開展及撓度均有抑制。粘鋼加固適用于受彎、受拉、受剪構(gòu)件，充分利用原 構(gòu)件的承載力，通過后粘鋼板和原構(gòu)件的共同作用，大幅提 高承載能力。粘鋼加固施工簡便、可靠，基本不增加構(gòu)件自重、不影響構(gòu)件外形，加固后72小時(shí)即可投入使用。

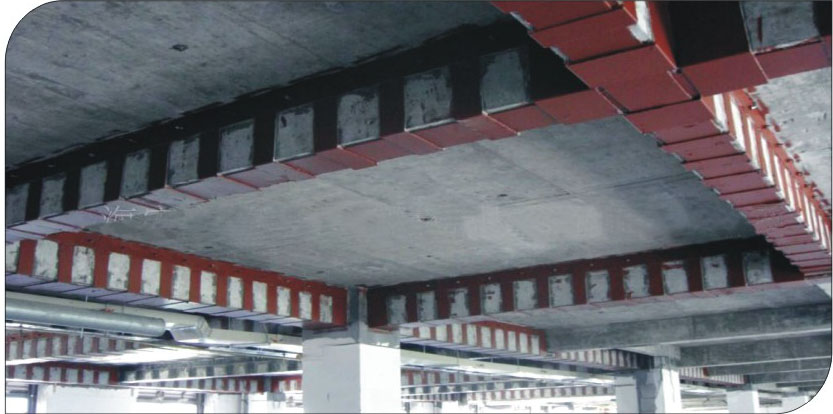

粘貼鋼板加固法，是指用膠黏劑將鋼板粘貼在構(gòu)件外部的一種加固方法。該法在建筑，橋梁等工程的加固、補(bǔ)強(qiáng)、修復(fù)中的應(yīng)用較為廣泛。
結(jié)構(gòu)粘鋼加固方法，與其他的加固方法比較，有許多獨(dú)特的優(yōu)點(diǎn)和先進(jìn)性，主要有：
1、堅(jiān)固耐用：經(jīng)過多年來的工程實(shí)踐，已經(jīng)證明完全能保證加固工程的質(zhì)量，結(jié)構(gòu)的強(qiáng)度和剛度都能滿足設(shè)計(jì)的要求。施工工藝精巧，質(zhì)量優(yōu)秀，工程合格率為100%。膠粘劑30年老化試驗(yàn)?zāi)途眯阅軡M足要求。粘鋼加固后的結(jié)構(gòu)試驗(yàn)，也證明強(qiáng)度和剛度的設(shè)計(jì)方法是正確的和可靠的。
2、施工快速：在保證粘鋼加固結(jié)構(gòu)質(zhì)量的前提下，快速完成施工任務(wù)，并能根據(jù)業(yè)務(wù)要求，在不停產(chǎn)不影響使用的情況下完成施工，受到用戶的普遍贊揚(yáng)。
3、簡潔輕巧：與其它加固方法比較，粘鋼加固的施工，干凈利落，比較簡便，現(xiàn)場無濕作業(yè)。完成加固后的結(jié)構(gòu)外觀不改變，比較輕巧，鋼板薄，結(jié)構(gòu)自重增加極微，不會(huì)導(dǎo)致建筑物內(nèi)其他構(gòu)件的連鎖加固。
4、靈活多樣：粘鋼加固法的適應(yīng)性很強(qiáng)，能夠解決生產(chǎn)上和生活上各種有關(guān)問題。粘貼鋼板的方案多種多樣，靈活巧妙。還可粘貼型鋼、加固鋼結(jié)構(gòu)及磚砌體結(jié)構(gòu)等。
5、經(jīng)濟(jì)合理：由于施工快，避免或減少工廠停產(chǎn)時(shí)間，節(jié)約加固材料，與其它加固方法比較，粘鋼加固的費(fèi)用大為節(jié)省，經(jīng)濟(jì)效益很高。
主要內(nèi)容特點(diǎn)：
1、施工簡便、快捷、基本不增加被加固構(gòu)件斷面尺寸和重量。
2、建筑結(jié)構(gòu)膠將鋼板（型鋼）與混凝土緊密粘接，將加固件與被加固體合為一體，結(jié)構(gòu)膠固化時(shí)間短，完全固化后即可以正常受力工作。
適用范圍
1、適用于承受靜力作用的一般受彎及受拉構(gòu)件。
2、使用環(huán)境溫度不超過5～60℃，相對(duì)濕度不大于70％及無化學(xué)腐蝕的使用條件為限，否則應(yīng)采取有效的防護(hù)措施。
3、當(dāng)構(gòu)件混凝上強(qiáng)度等級(jí)低于Cl5 時(shí)，不宜采用本法加固
施工工藝:
鋼板的剪切→鋼板及粘貼面處理 →
卸荷系統(tǒng)準(zhǔn)備及卸荷(根據(jù)實(shí)際情況和設(shè)計(jì)要求，卸荷步驟有時(shí)省去) → 膠粘劑配制 → 涂膠和粘貼 →加壓固定→ 固化、卸加壓固定系統(tǒng) → 檢驗(yàn) → 維護(hù)
施工方法:
1.粘貼面處理
1.1.混凝土面應(yīng)鑿除粉飾層，油垢、污物，然后用角磨機(jī)打磨除去1-2mm厚表層，較大凹陷處用找平膠修補(bǔ)平整，打磨完畢用壓縮空氣吹凈浮塵，最后用棉布沾丙酮拭凈表面，待粘貼面完全干燥后備用。
1.2.鋼板粘貼面應(yīng)用角磨機(jī)進(jìn)行粗糙、除銹處理，直至打磨出現(xiàn)光澤，使用前若潔凈僅用干布擦拭即可。否則可用棉布沾丙酮拭凈表面，待完全干燥后備用。
1.3.該工序所用主要物資:護(hù)目鏡、防塵口罩、沖擊電錘及扁鏟、手錘、角磨機(jī)、金剛石磨片、砂輪片、空壓機(jī)、棉布、丙酮。
2.加壓固定及卸荷系統(tǒng)準(zhǔn)備(根據(jù)實(shí)際情況和設(shè)計(jì)要求，卸荷步驟有時(shí)省去)
2.1.加固構(gòu)件所承受的活荷載如人員、辦公機(jī)具宜暫時(shí)移去，并盡量減小施工臨時(shí)荷載。
2.2.加壓固定宜采用千斤頂、墊板、頂桿所組成的系統(tǒng)，該系統(tǒng)不僅能產(chǎn)生較大壓力，而且加壓固定的同時(shí)卸去了部分加固構(gòu)件承擔(dān)的荷載，能更好的使后粘鋼板與原構(gòu)件協(xié)同受力，加固效果最好，施工效率較高。
2.3.加壓固定也可采用膨脹螺栓、角鋼、墊板所組成的系統(tǒng)，該系統(tǒng)需要在加固構(gòu)件上合適位置鉆孔固定膨脹螺栓，僅能產(chǎn)生較小壓力，不能產(chǎn)生卸荷效果，適合側(cè)面鋼板的粘貼。
3.膠粘劑配制
3.1.建筑結(jié)構(gòu)膠為A、B兩組份，取潔凈容器（塑料或金屬盆，不得有油污、水、雜質(zhì)）和稱重衡器按說明書配合比混合，并用攪拌器攪拌約5-10分鐘至色澤均勻?yàn)橹?。攪拌時(shí)最好沿同一方向攪拌,盡量避免混入空氣形成氣泡，配置場所宜通風(fēng)良好。
3.2.該工序所用主要物資:攪拌器、容器、衡器、膩刀、手套。
4.涂膠和粘貼
4.1.膠粘劑配制好后，用膩刀涂抹在已處理好鋼板面上(或混凝土表面)，膠斷面宜成三角形，中間厚3毫米左右，邊緣厚1毫米左右，然后將鋼板粘貼在混凝土表面，用準(zhǔn)備好的固定加壓系統(tǒng)固定，適當(dāng)加壓，以膠液剛從鋼板邊縫擠出為度。
4.2.該工序所用主要物資:加壓固定及卸荷系統(tǒng)，膩刀、手套。
5.固化、卸加壓固定系統(tǒng)
5.1.5.2.該工序所用主要物資:扳手、手套、時(shí)鐘、溫度計(jì)。
6.檢驗(yàn)
6.1.慧魚FC-SRS粘鋼膠操作性能極好，正常操作可達(dá)到100%的飽滿度。檢驗(yàn)時(shí)可用小錘輕擊粘貼鋼板，從音響判斷粘貼效果，也可采用超生儀檢測。若錨固區(qū)有效粘結(jié)面積少于90%，非錨固區(qū)有效粘結(jié)面積少于70%，應(yīng)剝離鋼板，重新粘貼。
6.2.對(duì)重要構(gòu)件也可采用載荷檢驗(yàn)，一般采用分級(jí)加載至正常荷載的標(biāo)準(zhǔn)值，檢測結(jié)果較直觀、可靠，但費(fèi)用較高，耗時(shí)也較長。需要千斤頂或配重（常用沙袋、磚塊）、百分表、裂縫顯微鏡、衡器。
7.維護(hù)
加固后鋼板宜采用20mm厚M15水泥砂漿抹面保護(hù),也可采用涂防銹漆保護(hù)，以避免鋼材的腐蝕。
服務(wù)熱線
