混凝土植筋結與構后錨固技術規程

2020-11-15 18:22:42

混凝土植筋結與構后錨固技術規程

滬荊公司為植筋加固愛好者提供的這分齊全的混凝土植筋結與構后錨固技術規程編號JGJ145－2004希望大家喜歡此技術規范符合中華人民共和國行業標準

前言
根據建設部建標[1998]58 號文的要求，規程編制組經廣泛調查研究，認真總結工程實踐經驗，參考有關國際標準和國外先進標準，并在廣泛征求意見基礎上，制定了本規程。本規程的主要技術內容是：總則，術語和符號，材料，設計基本規定，錨固連接內力分析，承載能力極限狀態計算，錨固抗震設計，構造措施，錨固施工與驗收及錨固承載力現場檢驗方法。本規程由建設部建筑工程標準技術歸口單位中國建筑科學研究院歸口管理，授權由主編單位負責具體解釋。本規程主編單位是：中國建筑科學研究院(地址：北京市北三環東路30 號；郵政編碼：100013)。本規程參加單位是：中科院大連化物所，河南省建筑科學研究院，慧魚（太倉）建筑錨栓有限公司，喜利得（中國）有限公司。本規程主要起草人是：萬墨林、韓繼云、邸小壇、賀曼羅、吳金虎、王稚、蕭雯。

目次
1 總則
2 術語與符號
3 材料
3.1 混凝土基材
3.2 錨栓
3.3 錨固膠
4 設計基本規定
4.1 錨栓分類及適用范圍
4.2 錨固設計原則
5 錨固連接內力分析
5.1 一般規定
5.2 群錨受拉內力計算
5.3 群錨受剪內力計算
6 承載能力極限狀態計算
6.1 受拉承載力計算
6.2 受剪承載力計算
6.3 拉剪復合受力承載力計算
7 錨固抗震設計
8 構造措施
9 錨固施工與驗收
9.1 基本要求
9.2 錨孔
9.3 錨栓的安裝與錨固
9.4 錨固質量檢查與驗收
附錄A 錨固承載力現場檢驗方法
本規程用詞用語說明
條文說明

1 總則
1.0.1 為使混凝土結構后錨固連接設計與施工做到技術先進、安全可靠、經濟合理，制訂本規程。
1.0.2 本規程適用于被連接件以普通混凝土為基材的后錨固連接設計、施工與驗收，不適用以砌體或輕混凝土為基材的錨固。
1.0.3 后錨固連接設計應考慮被連接結構的類型(結構構件與非結構構件)、錨栓受力狀況(受拉、受壓、受彎、受剪、及其組合)、荷載類型及錨固連接的安全等級(重要與一般)等因素的綜合影響。
1.0.4 后錨固連接設計、施工與驗收，除滿足本規程的規定外，尚應符合國家現行的有關強制性標準的規定。

2 術語和符號
2.1 術語
2.1.1 后錨固Post-installed fastenings
通過相關技術手段在既有混凝土結構上的錨固。
2.1.2 錨栓 Anchor
將被連接件錨固到混凝土基材上的錨固組件。

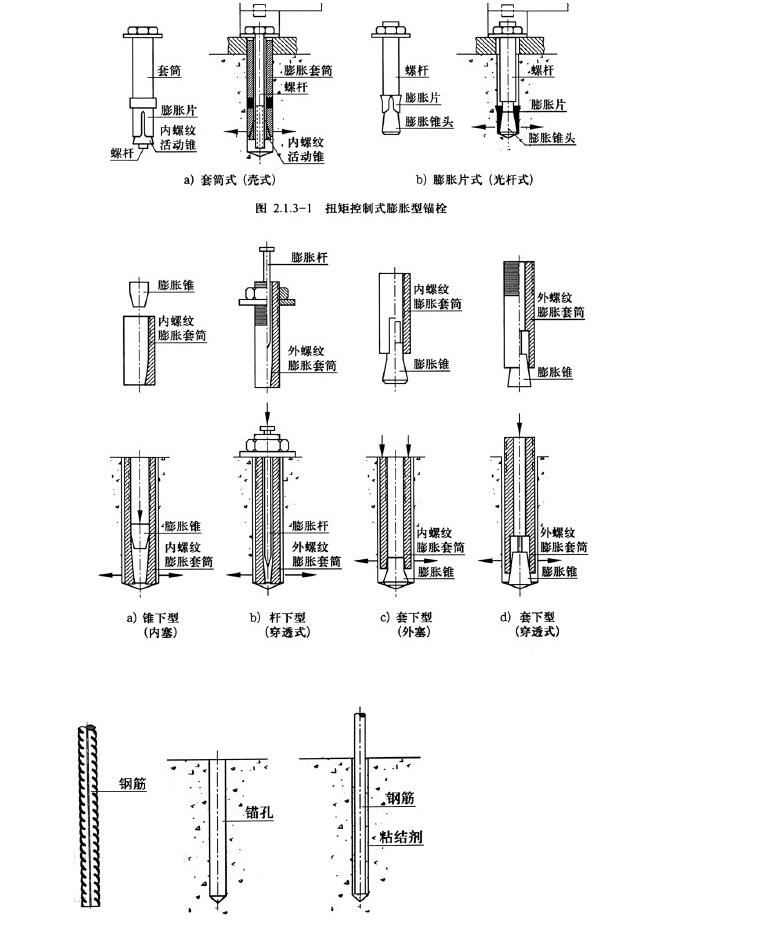

2.1.3 膨脹型錨栓 Expansion anchors

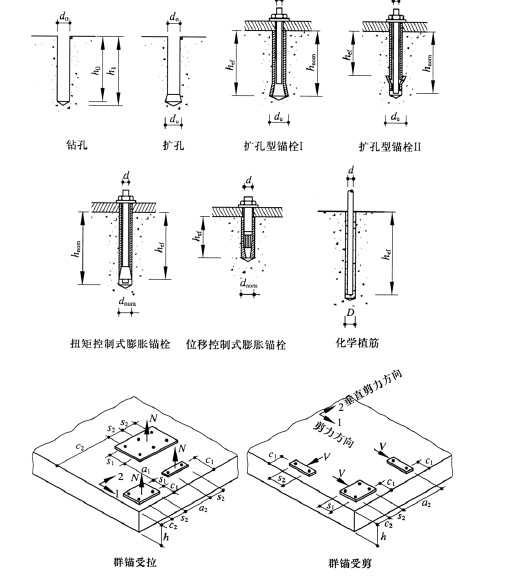

利用膨脹件擠壓錨孔孔壁形成錨固作用的錨栓（圖 2.1.3-1，圖2.1.3-2）。
2.1.4 擴孔型錨栓 Undercut anchors

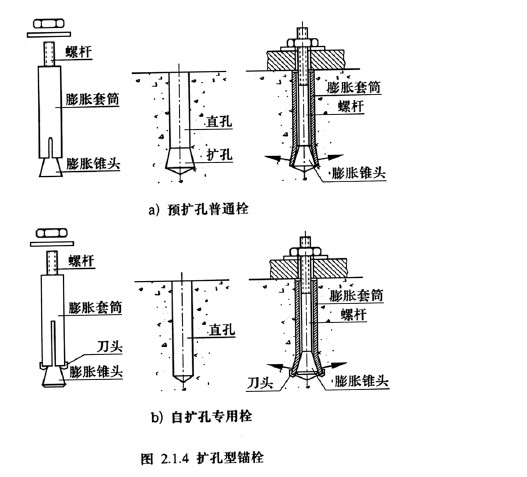

通過錨孔底部擴孔與錨栓膨脹件之間的鎖鍵形成錨固作用的錨栓（圖 2.1.4）。錨固技術規程

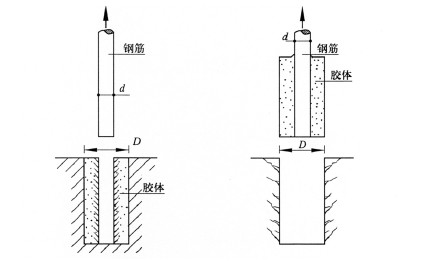

2.1.5 化學植筋 Bonded rebars以化學粘結劑—錨固膠，將帶肋鋼筋及長螺桿等膠結固定于混凝土基材錨孔中的一種后錨固生根鋼筋（圖2.1.5）

2.1.6 基材 Base material
承載錨栓的母體結構材料，本規程指混凝土。
2.1.7 群錨 Anchor group
共同工作的多個錨栓。
2.1.8 被連接件 Fixture
被錨固到混凝土基材上的物件。
2.1.9 錨板 Anchor plate
錨固到混凝土基材上的鋼板。
2.1.10 破壞模式 Failure mode
荷載下錨固連接的破壞形式。

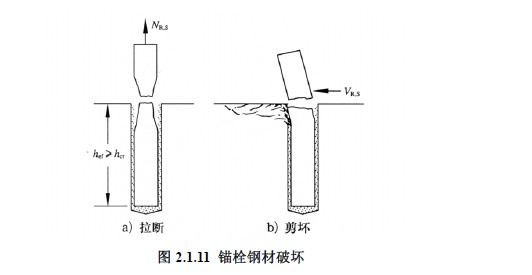

2.1.11 錨栓破壞 Anchur failure
錨栓或植筋本身鋼材被拉斷、剪壞或復合受力破壞形式（圖 2.1.11）

2.1.12 混凝土錐體破壞 Concrete cone failure
錨栓受拉時混凝土基材形成以錨栓為中心的倒錐體破壞形式（圖2.1.12）

圖 2.1.12 混凝土錐體受拉破壞

2.1.13 混合型破壞 Combinaiton failure
化學植筋受拉時形成以基材表面混凝土錐體及深部粘結拔出之組合破壞形式(圖2.1.13)。

圖 2.1.13 混合型受拉破壞

2.1.14 混凝土邊緣破壞Concrete edge failure
基材邊緣受剪時形成以錨栓軸為頂點的混凝土楔形體破壞形式（圖2.1.14）。

圖 2.1.14 混凝土邊緣楔形體受剪破壞

2.1.15 剪撬破壞 Pryout failure
中心受剪時基材混凝土沿反方向被錨栓撬壞（圖2.1.15）。

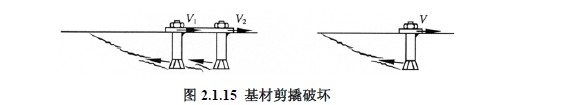

圖 2.1.15 基材剪撬破壞

2.1.16 劈裂破壞 Splitting failure
基材混凝土因錨栓膨脹擠壓力而沿錨栓軸線或若干錨栓軸線連線之開裂破壞形式（圖2.1.16）。

2.1.17 拔出破壞 Pull-out failure拉力作用下錨栓整體從錨孔中被拉出的破壞形式（圖2.1.17）。
2.1.18 穿出破壞 Pull-through faliure拉力作用下錨栓膨脹錐從套筒中被拉出而膨脹套仍留在錨孔中的破壞形式（圖2.1.18）。

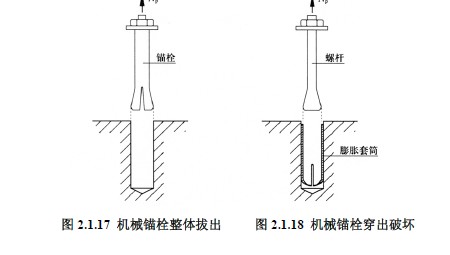

圖 2.1.17 機械錨栓整體拔出圖 2.1.18 機械錨栓穿出破壞

2.1.19 膠筋界面破壞 Steel/adhesive interface failure化學植筋或粘結型錨栓受拉時，沿膠粘劑與鋼筋界面之拔出破壞形式（圖
2.1.19）。
2.1.20 膠混界面破壞 Adhesive/concrete interface failure化學植筋受拉時，沿膠粘劑與混凝土孔壁界面之拔出破壞形式（圖 2.1.20）。

圖 2.1.19 化學植筋沿膠筋界面拔出圖 2.1.20 化學植筋沿膠混界面拔出

2.1.21 設計使用年限 Design working life
設計規定的錨固件或結構構件不需進行大修即可按其預定目的使用的時間。
2.2 符號
2.2.1 作用與抗力
Ｍ──彎矩；
Ｎ──軸向力；
R──承載力；
S──作用效應；
T——扭矩；
Ｖ──剪力；
NSd──拉力設計值；
VSd──剪力設計值；
g
sd N ──群錨受拉區總拉力設計值；
10
g
sd V ──群錨總剪力設計值；
h
sd N ──群錨中受力最大錨栓的拉力設計值；
h
sd V ──群錨中受力最大錨栓的剪力設計值；
NRk,s──錨栓受拉承載力標準值；
NRd,s──錨栓受拉承載力設計值；
VRk,s──錨栓受剪承載力標準值；
VRd,s──錨栓受剪承載力設計值；
NRk,c──混凝土錐體受拉破壞承載力標準值；
NRd,c──混凝土錐體受拉破壞承載力設計值；
NRk,sp──混凝土劈裂破壞受拉承載力標準值；
NRd,sp──混凝土劈裂破壞受拉承載力設計值；
NRk,p──錨栓拔出破壞受拉承載力標準值；
NRd,p──錨栓拔出破壞受拉承載力設計值；
Tinst──按規定安裝，施加于錨栓的扭矩；
Ninst──按規定安裝，施加于錨栓的相應的預緊力；
VRk,c──混凝土楔形體受剪破壞承載力標準值；
VRd,c──混凝土楔形體受剪破壞承載力設計值；
VRk,.cp──混凝土剪撬破壞承載力標準值。
VRd,.cp──混凝土剪撬破壞承載力設計值。
2.2.2 材料強度
fyk──錨栓屈服強度標準值；
fstk──錨栓極限抗拉強度標準值；
fcu,k──混凝土立方體抗壓強度標準值。
2.2.3 幾何特征值（圖2.2.3）
As,Wel──錨栓應力截面面積和截面抵抗矩；
a ──同一受力方向群錨與群錨鄰接的外部錨栓之間的距離；
b ──混凝土基材寬度；
c、c1、c2──錨栓與混凝土基材邊緣的距離；
ccr,N──混凝土理想錐體受拉破壞的錨栓臨界邊距；
cmin──不發生安裝造成的混凝土劈裂破壞的錨栓邊距最小值；

d──錨栓桿、螺桿外螺紋公稱直徑及鋼筋直徑；
d0、D──錨孔直徑；
du──擴孔直徑；
df──錨板鉆孔直徑；
dnom──錨栓外徑；
h──混凝土基材厚度；
12
ho──鉆孔深度；
h1──鉆孔底尖端深度；
hef──錨栓有效錨固深度；
hmin──不發生安裝造成的混凝土劈裂破壞的混凝土基材厚度最小值；
hnom──錨栓埋置深度；
s、s1、s2──錨栓之間的距離；
scr,N──混凝土理想錐體受拉破壞的錨栓臨界間距；
smin──不發生安裝造成的混凝土劈裂破壞的錨栓間距最小值；
tfix──被連接件厚度或錨板厚度；
0
c,N A ──單根錨栓受拉，混凝土破壞理想錐體投影面面積；
Ac,N──混凝土破壞計算錐體投影面面積；
0
c,V A ──單根錨栓受剪混凝土破壞理想楔形體在側向的投影面面積；
Ac,V──混凝土破壞計算楔形體在側向的投影面面積；
lf──剪切荷載下，錨栓的計算長度。
2.2.4 分項系數及計算系數
A γ ──錨固重要性系數；
R* γ ──錨固承載力分項系數；
ψα,V
──角度對受剪承載力的影響系數；
ψec,N
──荷載偏心對受拉承載力的影響系數；
ψec,V
──荷載偏心對受剪承載力的影響系數；
ψh,V
──邊距與混凝土基材厚度比對受剪承載力的影響系數；
ψre,N
──表層混凝土因密集配筋的剝離作用對受拉承載力的影響系數；
ψs,N
──邊距c 對受拉承載力的影響系數；
ψs,V
──邊距c 對受剪承載力的影響系數；
ψucr,N
──未裂混凝土對受拉承載力的提高系數;
ψucr,V
──未裂混凝土對受剪承載力的提高系數。
13
3 材料
3.1 混凝土基材
3.1.1 混凝土基材應堅實，且具有較大體量，能承擔對被連接件的錨固和全部附加
荷載。
3.1.2 風化混凝土、嚴重裂損混凝土、不密實混凝土、結構抹灰層、裝飾層等，均
不得作為錨固基材。
3.1.3 基材混凝土強度等級不應低于C20。基材混凝土強度指標及彈性模量取值應
根據現場實測結果按現行國家標準《混凝土結構設計規范》GB50010 確定。
3.2 錨栓
3.2.1 混凝土結構所用錨栓的材質可為碳素鋼、不銹鋼或合金鋼，應根據環境條件
的差異及耐久性要求的不同，選用相應的品種。錨栓的性能應符合中華人民共和國
建筑工業行業標準《混凝土用膨脹型、擴孔型建筑錨栓》的相關規定。

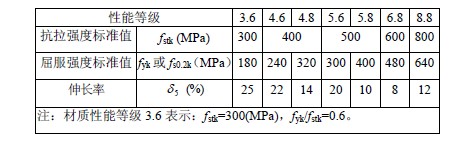

3.2.2 碳素鋼和合金鋼錨栓的性能等級應按所用鋼材的抗拉強度標準值 fstk 及屈強比
fyk/ fstk 確定，相應的性能指標應按表3.2.2 采用

表 3.2.2 碳素鋼及合金鋼錨栓的性能指標

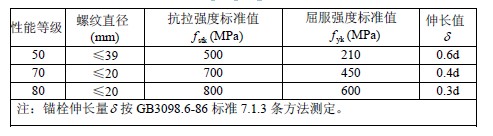

3.2.3 不銹鋼錨栓的性能等級應按所用鋼材的抗拉強度標準值stk f 及屈服強度標準值yk f 確定，相應的性能指標應按表3.2.3 采用。表 3.2.3 不銹鋼（奧氏體 1 2 4 A、A、A ）錨栓的性能指標

3.2.4 化學植筋的鋼筋及螺桿，應采用HRB400 級和HRB335 級帶肋鋼筋及Q235 和
Q345 鋼螺桿。鋼筋的強度指標按現行國家標準《混凝土結構設計規范》GB50010規定采用。
3.2.5 錨栓彈性模量可取 Es=2.0×105MPa。
3.3 錨固膠
3.3.1 化學植筋所用錨固膠的錨固性能應通過專門的試驗確定。對獲準使用的錨固膠，除說明書規定可以摻入定量的摻和劑(填料)外，現場施工中不宜隨意增添摻料。

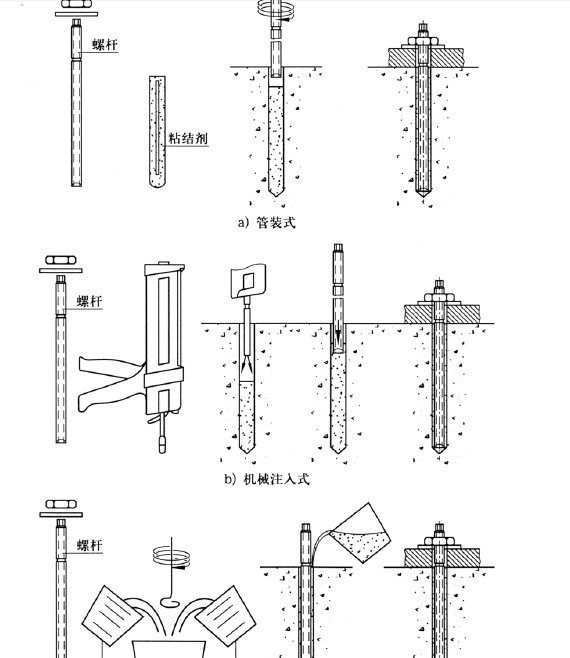

3.3.2 錨固膠按使用形態的不同分為管裝式、機械注入式和現場配制式（圖 3.3.2），應根據使用對象的特征和現場條件合理選用。
3.3.3 環氧基錨固膠的性能指標應滿足表3.3.3 的要求。

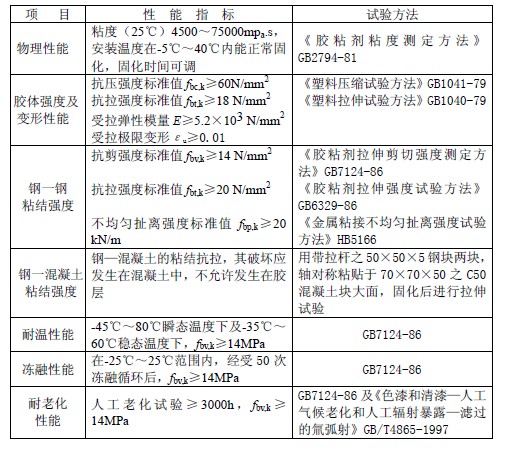

表 3.3.3 環氧基錨固膠性能指標

4 設計基本規定
4.1 錨栓分類及適用范圍
4.1.1 錨栓按工作原理及構造的不同可分為膨脹型錨栓、擴孔型錨栓、化學植筋及其它類型錨栓。各類錨栓的選用除考慮錨栓本身性能差異外，尚應考慮基材性狀、錨固連接的受力性質、被連接結構類型、有無抗震設防要求等因素的綜合影響。
4.1.2 膨脹型錨栓、擴孔型錨栓、化學植筋可用作非結構構件的后錨固連接，也可用作受壓、中心受剪（c≥10hef）、壓剪組合之結構構件的后錨固連接。各類錨栓的特許適用和限定范圍，應滿足4.1.3 條~4.1.4 條有關規定。注：非結構構件包括建筑非結構構件（如圍護外墻、隔墻、幕墻、吊頂、廣告牌、儲物柜架等）及建筑附屬機電設備的支架（如電梯，照明和應急電源，通信設備，管道系統，采暖和空調系統，煙火監測和消防系統，公用天線等）等。
4.1.3 膨脹型錨栓和擴孔型錨栓不得用于受拉、邊緣受剪（C <10hef）、拉剪復合受力的結構構件及生命線工程非結構構件的后錨固連接。

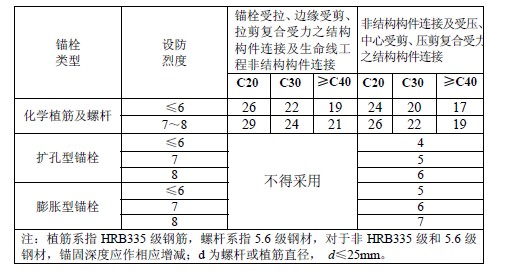

4.1.4 滿足錨固深度要求的化學植筋及螺桿（圖2.1.5），可應于抗震設防烈度≤8 度之受拉、邊緣受剪、拉剪復合受力之結構構件及非結構構件的后錨固連接。
4.2 錨固設計原則
4.2.1 本規程采用以試驗研究數據和工程經驗為依據，以分項系數為表達形式的極限狀態設計方法。
4.2.2 后錨固連接設計所采用的設計使用年限應與整個被連接結構的設計使用年限一致。
4.2.3 根據錨固連接破壞后果的嚴重程度，后錨固連接劃分為二個安全等級?；炷两Y(jié)構后錨固連接設計，應按表4.2.3 的規定，采用相應的安全等級，但不應低于被

表4.2.3 錨固連接安全等級

4.2.4 后錨固連接承載力應采用下列設計表達式進行驗算：
無地震作用組合 s A γ ≤ R (4.2.4-1)
有地震作用組合 S ≤ kR γ RE (4.2.4-2)
R = Rk γ R (4.2.4-3)
式中 A γ ─錨固連接重要性系數，對一級、二級的錨固安全等級，分別取1.2、
1.1；且A γ ≥ 0 γ ， 0 γ 為被連接結構的重要性系數；
S─錨固連接荷載效應組合設計值，按現行國家標準《建筑結構荷載規
范》GB50009 和《建筑抗震設計規范》GB50011 的規定進行計算；
R─錨固承載力設計值；
k R ─錨固承載力標準值；
k─地震作用下錨固承載力降低系數；
RE γ ─錨固承載力抗震調整系數；
R γ ─錨固承載力分項系數。
公式（4.2.4-1）中的s A γ ，在本規程各章中用內力設計值（N、M、V）表示。4.2.5 后錨固連接設計，應根據被連接結構類型、錨固連接受力性質及錨栓類型的不同，對其破壞型態加以控制。對受拉、邊緣受剪、拉剪組合之結構構件及生命線
工程非結構構件的錨固連接，應控制為錨栓或植筋鋼材破壞，不應控制為混凝土基材破壞；對于膨脹型錨栓及擴孔型錨栓錨固連接，不應發生整體拔出破壞，不宜產生錨桿穿出破壞；對于滿足錨固深度要求的化學植筋及長螺桿，不應產生混凝土基

材破壞及拔出破壞（包括沿膠筋界面破壞和膠混界面破壞）。
4.2.6 混凝土結構后錨固連接承載力分項系數 R γ ，應根據錨固連接破壞類型及被連接結構類型的不同，按表4.2.6 采用。當有充分試驗依據和可靠使用經驗，并經國家指定的機構技術認證許可后，其值可作適當調整。

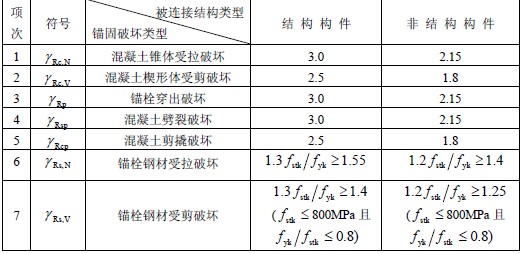

表 4.2.6 錨固承載力分項系數R

4.2.7 未經有資質的技術鑒定或設計許可，不得改變后錨固連接的用途和使用環境。

5 錨固連接內力分析
5.1 一般規定
5.1.1 錨栓內力宜按下列基本假定進行計算：
1. 被連接件與基材結合面受力變形后仍保持為平面，錨板出平面剛度較大，其
彎曲變形忽略不計；
2. 錨栓本身不傳遞壓力（化學植筋除外），錨固連接的壓力應通過被連接件的錨
板直接傳給混凝土基材；
3. 群錨錨栓內力按彈性理論計算。當錨固破壞為錨栓或植筋鋼材破壞，且為低
強(≤5.8 級)鋼材時，可考慮塑性應力重分布，按彈塑性理論計算。
5.1.2 當式 5.1.2 成立時，錨固區基材可判定為非開裂混凝土，否則宜判定為開裂
混凝土，并按《混凝土結構設計規范》計算其裂縫寬度：
L R 0 σ +σ ≤ （5.1.2）
式中 L σ ─外荷載（包括錨栓荷載）及預應力在基材結構錨固區混凝土中所產
生的應力標準值，拉為正，壓為負；
R σ ─由于混凝土收縮、溫度變化及支座位移等在錨固區混凝土中所產生
的拉應力標準值，若不進行精確計算，可近似取R σ ＝3MPa。
5.2 群錨受拉內力計算
5.2.1 軸心拉力作用下(圖5.2.1)，各錨栓所承受的拉力設計值應按下式計算：
NSd = N / n (5.2.1)
式中NSd─錨栓所承受的拉力設計值；
N─總拉力設計值；
n─群錨錨栓個數。

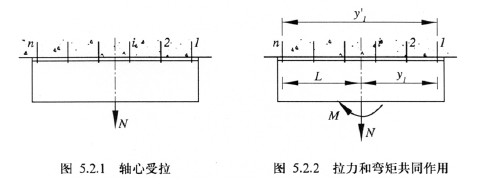

5.2.2 軸心拉力與彎矩共同作用下（圖 5.2.2），彈性分析時，受力最大錨栓的拉力
設計值應按下列規定計算：
1.當 2 0
1 ? Σ ≥ i N n My y 時
21hsd i N = N n +My Σ y (5.2.2-1)
2. 當 2 0
1 ＜ i N n ? My Σ y 時Nsd = NL + M y′ Σ yi′ (5.2.2-2)
式中 M─彎矩設計值；
hsd N ─群錨中受力最大錨栓的拉力設計值；y1，y i─錨栓1 及i 至群錨形心軸的垂直距離；
i y′, y′ 1 ─錨栓1 及i 至受壓一側最外排錨栓的垂直距離；
L─軸力N 作用點至受壓一側最外排錨栓的垂直距離。

5.3 群錨受剪內力計算

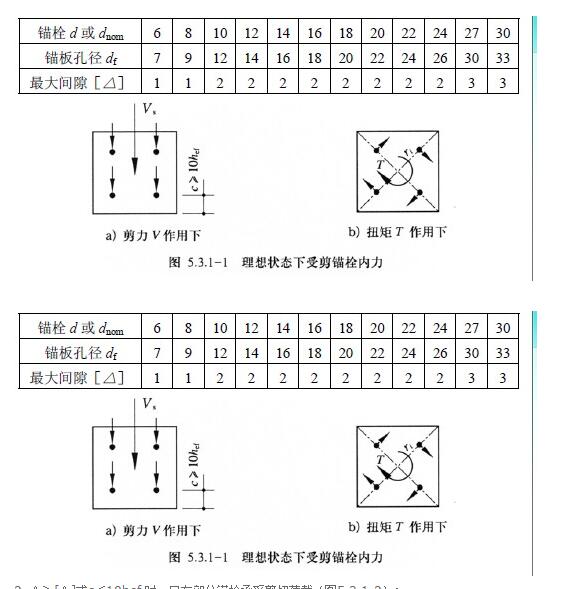

5.3.1 群錨在剪切荷載V 或扭矩T 作用下，錨栓所承受的剪力，應根據被連接件錨板孔徑df 與錨栓直徑d 的適配情況，錨栓與混凝土基材邊緣的距離c 值大小等，分別按下列規定確定：
1. 錨板鉆孔與錨桿之間的空隙△= df - d 或鉆孔與套筒之間的空隙（穿透式安裝情況）△= df—dnom 小于或等于表5.3.1 的允許值[△]，且邊距C≥10hef 時，所有錨
栓均勻分攤剪切荷載(圖5.3.1-1)；
表 5.3.1 被連接件孔徑、孔隙規定

2. △＞[△]或c＜10hef 時，只有部分錨栓承受剪切荷載（圖5.3.1-2）；

3. 當部分錨栓的錨板孔沿剪切荷載方向為長槽孔時，可不考慮這些錨栓承受剪
力（圖5.3.1-3）。

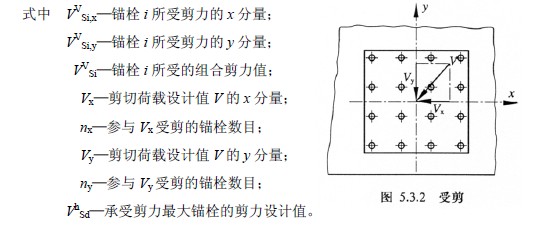

5.3.2 剪切荷載 V 作用下（圖5.3.2），錨栓的剪力設計值應按下列公式計算：

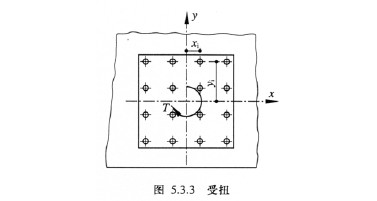

5.3.3 按彈性分析時，群錨在扭矩 T 作用下（圖5.3.3），錨栓的剪力設計值應按下
列公式計算：VTSi,x = T yi / (Σxi2+Σyi2 ) (5.3.3-1)

VTSi,y = T xi / (Σxi2+Σyi2 ) (5.3.3-2)

VhSd = VTsi,max (5.3.3-4)

式中T─扭矩設計值；
VTSi,x─T 作用下錨栓i 所受剪力的x 分量；
VTSi,y─T 作用下錨栓i 所受剪力的y 分量；
VTSi─T 作用下錨栓i 所受組合剪力值；
xi─錨栓i 至以群錨形心為原點的y 坐標軸的垂直距離；
yi─錨栓i 至以群錨形心為原點的x 坐標軸的垂直距離。

6 承載能力極限狀態計算
6.1 受拉承載力計算
6.1.1 錨固受拉承載力應符合表 6.1.1 的規定：
表 6.1.1 錨固受拉承載力設計規定

6.1.2 錨栓或植筋鋼材破壞時的受拉承載力設計值 NRd,s，應按下列公式計算：
Rd,s Rk,s RS,N N = N γ (6.1.2-1)
Rk,s s stk N = A f (6.1.2-2)
式中Rk,s N ─錨栓或植筋鋼材破壞受拉承載力標準值；
RS,N γ ─錨栓或植筋鋼材破壞受拉承載力分項系數，按表4.2.6 采用；
As─錨栓或植筋應力截面面積；
fstk─錨栓或植筋極限抗拉強度標準值。

6.1.3 單錨或群錨混凝土錐體受拉破壞時的受拉承載力設計值 NRd,c，應按下列公式

式中 Rk,c N ─混凝土錐體破壞時的受拉承載力標準值。Rc,N γ ─混凝土錐體破壞時的受拉承載力分項系數， Rc,N γ 按表4.2.6 采用；
oRk,c N ─開裂混凝土單根錨栓受拉，理想混凝土錐體破壞時的受拉承載力標準值，按6.1.4 條規定計算；
oc,N A ─間距、邊距很大時，單根錨栓受拉，理想混凝土破壞錐體投影面面積，
按6.1.5 條規定計算；
Ac,N─單根錨栓或群錨受拉，混凝土實有破壞錐體投影面面積，按6.1.6 條有關規定計算；
ψ s,N─邊距c 對受拉承載力的降低影響系數，按6.1.7 條規定計算；
ψ re,N─表層混凝土因密集配筋的剝離作用對受拉承載力的降低影響系數，按
6.1.8 條規定計算；
ψ ec,N─荷載偏心eN 對受拉承載力的降低影響系數，按6.1.9 條規定計算；
ψ ucr,N─未裂混凝土對受拉承載力的提高系數，按6.1.10 條規定取用。
6.1.4 開裂混凝土單根錨栓，理想混凝土錐體破壞受拉承載力標準值o
Rk,c N (N)，應由試驗確定，在符合產品標準及本規程有關規定的情況下，可按下式計算或按表6.1.4 采用：
1.5
cu,k efoRk,c N = 7.0 f h (膨脹型錨栓及擴孔型錨栓) (N) (6.1.4)
式中 fcu,k─混凝土立方體抗壓強度標準值(N/mm2 )，當 fcu,k=45～60Mpa 時，應乘以降低系數0.95；
hef─錨栓有效錨固深度,對于膨脹型錨栓及擴孔型錨栓，為膨脹錐體與孔壁最大擠壓點的深度。

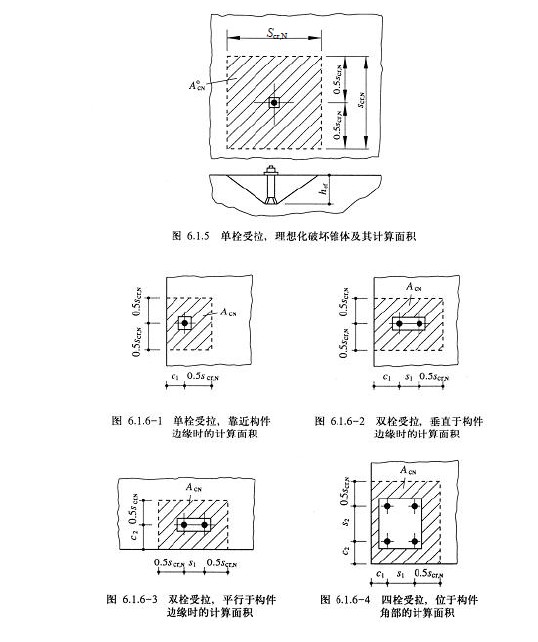

6.1.5 單根錨栓受拉，混凝土理想化破壞錐體投影面面積o
c,N A 應按下列公式計算（圖
6.1.5）：2cr,Noc,N A = s (6.1.5)式中cr,N s ─混凝土錐體破壞情況下，無間距效應和邊緣效應，確保每根錨栓受拉
承載力標準值的臨界間距。對于膨脹型錨栓及擴孔型錨栓，取cr,N ef s = 3h 。

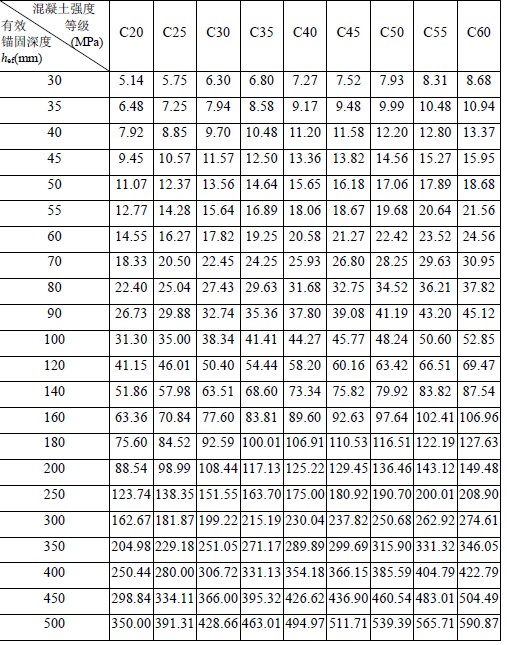

表6.1.4 單根膨脹型錨栓、擴孔型錨栓受拉，混凝土錐體破壞承載力標準值oRk,c N (kN)

6.1.6 群錨受拉，混凝土破壞錐體投影面面積Ac,N，應根據錨栓排列布置情況的不同，
分別按下列規定計算：
1）單栓，靠近構件邊緣布置，c1≤ccr,N 時（圖6.1.6-1）
Ac,N=(c1+0.5scr,N)scr,N (6.1.6-1)
2) 雙栓，垂直構件邊緣布置，c1≤ccr,N, s1≤scr,N 時 (圖6.1.6-2)
Ac,N=(c1+s1+0.5scr,N)scr,N (6.1.6-2)
3）雙栓，平行構件邊緣布置，c1≤ccr,N, s1≤scr,N 時(圖6.1.6-3)
26
Ac,N=(c2+0.5sr,N)(s1+scr,N) (6.1.6-3)
4）四栓，位于構件角部，c1≤ccr,N, c2≤ccr,N，s1≤scr,N, s2≤scr,N 時(圖6.1.6-4)
Ac,N=(c1+s1+0.5scr,N)(c2+s2+0.5scr,N) (6.1.6-4)
上列公式中c1, c2─方向1 及2 的邊距；
s1, s2─方向1 及2 的間距；
ccr,N─混凝土錐體破壞，無間距效應及邊緣效應，確保每根錨栓受拉
承拉載力標準值的臨界邊距，對于膨脹型錨栓、擴孔型錨栓
ccr,N=1.5hef。

6.1.7 邊距 c 對受拉承載力降低影響系數ψ s,N 應按下式計算：= 0.7 + 0.3 ≤1cr,N ccs,N ψ (6.1.7)
式中c ─邊距，若有多個邊距時，取最小值。cr,N c ≤ c ≤ c min ， min c 按6.1.11 條規定采用。
6.1.8 表層混凝土因密集配筋的剝離作用對受拉承載力降低影響系數ψ re,N 按下式
計算。當錨固區鋼筋間距s≥150mm 時，或鋼筋直徑d≤10mm 且S≥100mm 時，
則取ψ re,N=1.0。
1200= 0.5 + ef ≤re,Nψ h (6.1.8)
6.1.9 荷載偏心對受拉承載力的降低影響系數ψ ec,N 按下式計算：
11 2 /1 ≤+=N cr,Nec,N e sψ (6.1.9)
式中eN─外拉力N 相對于群錨重心的偏心距；若為雙向偏心，應分別按兩個方向
計算，取re,N ψ ＝ (ec,N)1 ψ (ec,N)2 ψ 。
6.1.10 未裂混凝土對受拉承載力的提高系數 ucr,N ψ ，對膨脹型錨栓及擴孔型錨栓可
取1.4。6.1.11 錨栓邊距 c、間距s 及基材厚度h 應分別≥其最小值min c 、min s 、min h 。錨栓
安裝過程中不產生劈裂破壞的最小邊距min c 、最小間距min s 及最小厚度min h ，應由錨
栓生產廠家通過系統的試驗認證后提供，在符合產品標準及本規程有關規定情況
下，可采用下列數據：min ef h = 1.5h ，且 100mm min h ≥膨脹型錨栓(雙錐體) min ef c = 3h ， min ef s = 1.5h膨脹型錨栓 min ef c = 2h ， min ef s = h擴孔型錨栓 min ef c = h ， min ef s = h
當滿足下列條件時，可不考慮荷載條件下的劈裂破壞作用：1.錨栓位于構件受壓區或配有能限制裂縫寬度≤0.3 mm 的鋼筋；
2. cr,sp c ≥ 1.5c ，及 ef h ≥ 2h ，其中 cr,sp c 為基材混凝土劈裂破壞的臨界邊距，對于
擴孔型錨栓cr,sp ef c = 2h ，膨脹型錨栓 cr,sp ef c = 3h 。
當不滿足上述要求時，則應驗算荷載條件下的基材混凝土劈裂破壞承載力，并
按下列公式計算混凝土劈裂破壞承載力設計值Rd,sp N ：
Rd,sp Rk,sp Rsp N = N γ (6.1.11-1)28Rk,sp h,sp Rk,c N =ψ N (6.1.11-2)( 2 )2 3 1.5h,sp ef ψ = h h ≤ (6.1.11-3)
式中Rd,sp N ─混凝土劈裂破壞受拉承載力設計值；
Rk,sp N ─混凝土劈裂破壞受拉承載力標準值；
Rk,c N ─混凝土錐體破壞時的受拉承載力標準值，按公式(6.1.3-2)計算，
但c,N A 、o
c,N A 計算中的cr,N C 和cr,N C 應由cr,sp C =2hef(擴孔型錨栓)、
3hef(膨脹型錨栓)和cr,sp cr,sp S = 2C 替代；
Rsp γ ─混凝土劈裂破壞受拉承載力分項系數，按表4.2.6 采用；
h,sp ψ ─構件厚度h 對劈裂抗力的影響系數。
6.2 受剪承載力計算
6.2.1 錨固受剪承載力應按表 6.2.1 規定計算：

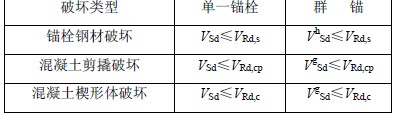

表6.2.1 錨固受剪承載力設計規定

表中Vh
Sd ─群錨中剪力最大錨栓的剪力設計值；
Vg
Sd ─群錨總剪力設計值；
VRd,s─錨栓鋼材破壞時的受剪承載力設計值；
VRd,c─混凝土楔形體破壞時的受剪承載力設計值；
VRd,cp─混凝土剪撬破壞時的受剪承載力設計值。
6.2.2 錨栓或植筋鋼材破壞時的受剪承載力設計值 VRd,s 應按下列規定計算：
Rd,s Rk,s Rs,v V = V γ (6.2.2-1)
式中Rk,s V ─錨栓或植筋鋼材破壞時的受剪承載力標準值；
Rs,v γ ─錨栓或植筋鋼材破壞時的受剪承載力分項系數， Rs,v γ 按表4.2.6 采
用。
1. 無杠桿臂的純剪， Rk,s V 按下式計算：
VRk,s=0.5Asfstk (6.2.2-2)
29
式中fstk─錨栓或植筋極限抗拉強度標準值，按表3.2.2 和表3.2.3 采用；
As─錨栓或植筋應力段截面面積較小值。
注：對于群錨，若錨栓鋼材延性較低（拉斷伸長率≤8%），VRk,s 應乘以0.8 的降低系數。
2. 有杠桿臂的拉、彎、剪復合受力， Rk,s V 可按下列公式計算：
M O V M / l Rk,s Rk,s =α (6.2.2-3)
(1 / ) Rk,s Rk,s sd Rd,s M = M o ? N N (6.2.2-4)
Rk,s el stk M o = 1.2W f (6.2.2-5)
式中l(wèi)0─桿杠臂計算長度，當用墊圈和螺母壓緊在混凝土基面上時（圖
6.2.2-1a），l0= l，無壓緊時（圖6.2.2-1b），l0= l+0.5d；
M α ─被連接件約束系數，無約束時（圖6.2.2-2a） M α =1，有約束時（圖
6.2.2-2b） M α =2。
o
Rk,s M ─單根錨栓抗彎承載力標準值；
sd N ─單根錨栓軸拉力設計值；
NRd,s─單根錨栓鋼材破壞受拉承載力設計值；Wel─錨栓截面抵抗矩。

6.2.3 構件邊緣受剪（c<10hef）混凝土楔形體破壞(圖2.1.14、圖6.2.5、圖6.2.6)時，
受剪承載力設計值VRd,c 應按下列公式計算：
Rd,c Rk,c Rc,v V = V γ (6.2.3-1)
s,v h,v α,v ec,v ucr,vc,vc,vRk,c Rk,c ψ ψ ψ ψ ψ oo
AAV = V (6.2.3-2)
式中Rk,s V ─構件邊緣混凝土破壞時受剪承載力標準值；Rc,v γ ─構件邊緣混凝土破壞時受剪承載力分項系數， Rc,v γ 按表4.2.6 采用；oRk,c V ─開裂混凝土，單根錨栓垂直構件邊緣受剪，混凝土理想楔形體破壞
時的受剪承載力標準值，按6.2.4 條規定計算；
A°c,v─單根錨栓受剪，在無平行剪力方向的邊界影響、構件厚度影響或相
鄰錨栓影響，混凝土破壞理想楔形體在側向的投影面面積，按6.2.5
條規定計算；
Ac,v─群錨受剪，混凝土破壞楔形體在側向的投影面面積，按6.2.6 條規
定計算；
s,v ψ ─邊距比c2/c1 對受剪承載力的降低影響系數，按6.2.7 條規定計算；
h,v ψ ─邊距與厚度比c1/h 對受剪承載力的提高影響系數，按6.2.8 條規定
計算；
α,v ψ ─剪力角度對受剪承載力的影響系數（圖6.2.9），按6.2.9 條規定計算；
ec,v ψ ─荷載偏心ev 對群錨受剪承載力的降低影響系數，按6.2.10 條規定計
算；ucr,v ψ ─未裂混凝土及錨區配筋對受剪承載力的提高影響系數，按6.2.11條規定取用。
6.2.4 開裂混凝土，單根錨栓垂直于構件邊緣受剪，混凝土楔形體破壞時的受剪承載力標準值o
Rk,c V 應由試驗確定，在符合產品標準及本規程有關規定的情況下，可按
下式計算：
1.510.2 V 0.45 d ( l / d ) f c Rk,c nom f nom cu,k o = （N） (6.2.4)
式中dnom─錨栓外徑；lf─剪切荷載下錨栓的有效長度，可取lf≤hef且lf≤8d。

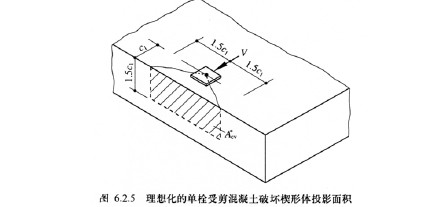

6.2.5 單根錨栓受剪，在無平行剪力方向的邊界影響、構件厚度影響或相鄰錨栓影
31響，混凝土破壞楔形體在側向的投影面面積A°c,v (圖6.2.5)，應按下式

6.2.6 群錨受剪，混凝土破壞楔形體在側面的投影面面積Ac,v，應按下列規定計算：
1）單栓，位于構件角部，h＞1.5c1, c2≤1.5c1 時（圖6.2.6-1）
Ac,v=1.5c1(1.5c1+c2) (6.2.6-1)
2）雙栓，位于構件邊緣，厚度較小，h≤1.5c1, s2≤3c1 時（圖6.2.6-2）
Ac,v=(3c1+s2)h (6.2.6-2)
3）四栓，位于構件角部，厚度較小，h≤1.5c1, s2≤3c1, c2≤1.5c1 時(圖6.2.6-3)
Ac,v=(1.5c1+s2+c2)h (6.2.6-3)

6.2.7 邊距比c2/c1對受剪承載力的降低影響系數 s,v ψ ，應按下式計算：
11.50.7 0.312s,v = + ≤cc ψ (6.2.7)
6.2.8 邊距與構件厚度比 c1/h 對受剪承載力的提高影響系數h,v ψ ，應按下式計算：
(1.5 1 )1/ 3 1h,v = ≥hc ψ (6.2.8)
6.2.9 剪力與垂直于構件自由邊方向軸線之夾角α （圖6.2.9）對受剪承載力的影響
系數α,v ψ ，應按下式計算：
2.01/(cos 0.5sin )1.0α,vα,vα,v== +=ψψ α αψ(90 α 180 )(55 α 90 )(0 α 55 )o o
o oo o≤ ≤< <≤ ≤(6.2.9)
6.2.10 荷載偏心對群錨受剪承載力的降低影響系數 ec,v ψ ，應按下式計算：
11 2 / 311ec,v ≤+=e c vψ (6.2.10)
式中ev─剪力合力點至受剪錨栓重心的距離。
6.2.11 未裂混凝土及錨固區配筋對受剪承載力的提高影響系數 ucr,v ψ ，應按下列規
定采用：
= ucr,v ψ 1.0 ，邊緣為無筋的開裂混凝土
= ucr,v ψ 1.2 ，邊緣配有φ ≥12mm直筋的開裂混凝土
= ucr,v ψ 1.4 ，未裂混凝土，或邊緣配有φ ≥ 12mm 直筋及a ≤ 100mm 箍筋的開裂
混凝土
6.2.12 混凝土剪撬破壞(圖 2.1.15)時的受剪承載力設計值VRd,cp，應按下列公式計
算：
Rd,cp Rk,cp Rcp V =V γ (6.2.12-1)
VRk,cp=kNRk,c (6.2.12-2)
33
式中 Rk,cp V ─混凝土剪撬破壞時的受剪承載力標準值；
Rcp γ ─混凝土剪撬破壞時的受剪承載力分項系數， Rcp γ 按表4.2.6 采用；
k─錨固深度hef 對VRk,cp 影響系數，當hef＜60mm 時，取k =1.0，當
hef≥60mm 時，取k =2.0。
6.3 拉剪復合受力承載力計算
6.3.1 拉剪復合受力下錨栓或植筋鋼材破壞時的承載力，應按下列公式計算：
( ) ( )2 1
Rd,s2 sdRd,ssd + ≤VVNN h h(6.3.1-1)

Rd,s Rk,s Rs,N N = N /γ (6.3.1-2)
Rd,s Rk,s Rs,V V =V /γ (6.3.1-3)
6.3.2 拉剪復合受力下混凝土破壞時的承載力，應按下列公式計算：
( ) ( )1.5 1Rd,c1.5 sdRd,csd + ≤VVNN g g(6.3.2-1)Rd,c Rk,c Rc,N N = N /γ (6.3.2-2)Rd,c Rk,c Rc,V V = V /γ (6.3.2-3)
34
7 錨固抗震設計
7.0.1 有抗震設防要求的錨固連接所用之錨栓，應選用化學植筋和能防止膨脹片松
馳的擴孔型錨栓或扭矩控制式膨脹型錨栓，不應選用錐體與套筒分離的位移控制式
膨脹型錨栓。
7.0.2 抗震設計錨栓布置，除應遵守本規程第8 章有關規定外，宜布置在構件的受
壓區、非開裂區，不應布置在素混凝土區；對于高烈度區一級抗震之重要結構構件

7.0.4 錨固連接地震作用內力計算應按現行國家標準《建筑抗震設計規范》GB50011進行。
7.0.5 抗震設計時，地震作用下錨固承載力降低系數k 應由錨栓生產廠家通過系統的試驗認證后提供，在無系統試驗情況下，可按表7.0.5 采用；承載力抗震調整系數RE γ ，取1.0。
表7.0.5 地震作用下錨固承載力降低系數k的錨固連接，宜布置在有縱橫鋼筋環繞的區域。7.0.3 抗震錨固連接錨栓的最小有效錨固深度宜滿足表 7.0.3 的規定，當有充分試驗依據及可靠工程經驗并經國家指定機構認證許可時可不受其限制。
表 7.0.3 錨栓最小有效錨固深度hef,min

7.0.6 錨固連接抗震設計，應合理選擇錨固深度、邊距、間距等錨固參數，或采用
有效的隔震和消能減震措施，控制為錨固連接系統延性破壞。對于受拉、邊緣受剪、
拉剪組合之結構構件，不得出現混凝土基材破壞及錨栓拔出破壞。當控制為錨栓鋼
材破壞時，錨固承載力應滿足下列要求：
混凝土錐體破壞情況 NRd,c≥NRd,s (7.0.6-1)
混凝土劈裂破壞情況NRd,sp≥NRd,s (7.0.6-2)
拔出破壞情況NRd,p≥NRd,s (7.0.6-3)
混凝土剪壞情況VRd,c≥VRd,s (7.0.6-4)
混凝土撬壞情況VRd,cp≥VRd,s (7.0.6-5)
7.0.7 除化學植筋外，地震作用下錨栓應始終處在受拉狀態下，錨栓最小拉力Nsk,min
宜滿足下式要求：
Nsk, min≥0.2Ninst (7.0.7)
式中Ninst ─考慮松馳后，錨栓的實有預緊力。
7.0.8 新建工程采用錨栓錨固連接時，錨固區應具有下列規格的鋼筋網：
對于重要的錨固，直徑不小于 8mm，間距不大于150mm；
對于一般錨固，直徑不小于6mm，間距不大于150mm。
36
8 構造措施
8.0.1 混凝土基材的厚度 h 應滿足下列規定：
1. 對于膨脹型錨栓和擴孔型錨栓，h≥1.5hef 且h ＞100mm；
2. 對于化學植筋，h≥hef+2do 且h＞100mm，其中hef 為錨栓的埋置深度，d0
為錨孔直徑。
8.0.2 群錨錨栓最小間距值 smin 和最小邊距值cmin，應由廠家通過國家授權的檢測
機構檢驗分析后給定，否則不應小于下列數值：
1. 膨脹型錨栓：smin≥10dnom；cmin≥12dnom；
2.擴孔型錨栓：smin≥8dnom；cmin≥10dnom；
3.化學植筋：smin≥5d；cmin≥5d。
其中 dnom 為錨栓外徑。
8.0.3 錨栓在基材結構中所產生的附加剪力 VSd,a 及錨栓與外荷載共同作用所產生
的組合剪力VSd，應滿足下列規定：
VSd,a ≤0.16ftbh0 (8.0.3-1)
Vsd ≤VRd,b (8.0.3-2)
式中VRd，b ─基材構件受剪承載力設計值；
ft
─基材混凝土軸心抗拉強度設計值；
b ─構件寬度；
h0 ─構件截面計算高度。
8.0.4 錨栓不得布置在混凝土的保護層中，有效錨固深度 hef 不得包括裝飾層或抹
灰層(圖8.0.4)。
8.0.5 處在室外條件的被連接鋼構件，其錨板的錨固方式應使錨栓不出現過大交變
溫度應力，在使用條件下，應控制受力最大錨栓的溫度應力變幅△σ=σmax -σmin
≤100MPa。
8.0.6 一切外露的后錨固連接件，應考慮環境的腐蝕作用及火災的不利影響，應有
可靠的防腐、防火措施。

9 錨固施工與驗收
9.1 基本要求
9.1.1 錨栓的類別和規格應符合設計要求，應有該產品制造商提供的產品合格證書
和使用說明書，且應根據相關產品標準的有關規定進行施工和驗收。
9.1.2 錨栓安裝時，錨固區基材應符合下列要求：
1 混凝土強度應滿足設計要求，否則應修訂錨固參數。
2 表面應堅實、平整，不應有起砂、起殼、蜂窩、麻面、油污等影響錨固承載
力的現象；
3 若設計無說明，在錨固深度的范圍內應基本干燥。
9.1.3 錨栓安裝方法及工具應符合該產品安裝說明書的要求。
9.2 錨孔
9.2.1 錨孔應符合設計或產品安裝說明書的要求，當無具體要求時，應符合表9.2.1-1
和9.2.1-2 的要求。
表 9.2.1-1 錨孔質量的要求

9.2.2 對于膨脹型錨栓和擴孔型錨栓的錨孔，應用空壓機或手動氣筒吹凈孔內粉屑；
對于化學植筋的錨孔，應先用空壓機或手動氣筒徹底吹凈孔內碎碴和粉塵，再用丙
酮擦拭孔道，并保持孔道干燥。
9.2.3 錨孔應避開受力主筋，對于廢孔，應用化學錨固膠或高強度等級的樹脂水泥
39
砂漿填實。
9.3 錨栓的安裝與錨固
9.3.1 錨栓的安裝方法，應根據設計選型及連接構造的不同，分別采用預插式安裝
(圖9.3.1-1)、穿透式安裝（圖 9.3.1-2）或離開基面的安裝（圖9.3.1-3）。

9.3.2 錨栓安裝前，應徹底清除表面附著物、浮銹和油污。
9.3.3 擴孔型錨栓和膨脹型錨栓的錨固操作應按產品說明書的規定進行。
9.3.4 化學植筋的安裝應根據錨固膠施用形態（管裝式、機械注入式、現場配制式）
和方向（向上、向下、水平）的不同采用相應的方法?；瘜W植筋的焊接，應考慮焊
接高溫對膠的不良影響，采取有效的降溫措施，離開基面的鋼筋預留長度應≥20d，
且≥200mm。
9.3.5 化學植筋置入錨孔后，在固化完成之前，應按照廠家所提供的養生條件進行固
化養生，固化期間禁止擾動。
9.3.6 后錨固連接施工質量應符合設計要求和產品說明書的規定，當設計無具體要
求時，應符合表9.3.6 的要求。
表 9.3.6 錨固質量要求

9.4 錨固質量檢查與驗收
9.4.1 錨固質量檢查應包括下述內容：
1、文件資料檢查；
2、錨栓、錨固膠的類別、規格是否符合設計和標準要求；
3、錨栓的位置是否符合設計要求；
4、基材混凝土強度是否符合設計要求；
40
5、錨孔質量檢查；
6、錨固質量；
7、群錨縱橫排列應符合規定，安裝后的錨栓外觀應整齊潔凈；
8、按附錄A 對錨栓的實際抗拔力進行抽樣檢驗。
9.4.2 文件資料檢查應包括：設計施工圖紙及相關文件、錨固膠的出廠質量保證書
（或?qū)崣z證明，其中應有主要組成及性能指標，生產日期，產品標準號等等）、錨
桿的質量合格證書（含鋼號、尺寸規格等等）、施工工藝記錄及操作規程和施工自
檢人員的檢查結果等文件。
9.4.3 錨孔質量檢查應包括下述內容：
1、錨孔的位置、直徑、孔深和垂直度，當采用預擴孔擴孔型錨栓時，尚應檢
查擴孔部分的直徑和深度；
2、錨孔的清孔情況；
3、錨孔周圍混凝土是否存在缺陷、是否已基本干燥，環境溫度是否符合要求；
4、鉆孔是否傷及鋼筋。
9.4.4 錨固質量的檢查應符合下列要求：
1、對于化學植筋應對照施工圖檢查植筋位置、尺寸、垂直（水平）度及膠漿
外觀固化情況等；用鐵釘刻劃檢查膠漿固化程度，以手拔搖方式初步檢驗被連接件
是否錨牢錨實等。
2、膨脹型錨栓和擴孔型錨栓應按設計或產品安裝說明書的要求檢查錨固深度、
預緊力控制、膨脹位移控制等。
9.4.5 錨固工程驗收，應提供下列文件和記錄：
1、設計變更；
2、錨栓的質量合格證書、產品安裝（使用）說明書和進場后的復驗報告；
3、錨固安裝工程施工記錄；
4、錨固工程質量檢查記錄；
5、錨栓抗拔力現場抽檢報告；
6、分項工程質量評定記錄；
7、工程重大問題處理記錄；
8、竣工圖及其他有關文件記錄。
41
附錄A 錨固承載力現場檢驗方法
A.1 基本規定
A.1.1 混凝土結構后錨固工程質量應進行抗拔承載力的現場檢驗。
A.1.2 錨栓抗拔承載力現場檢驗可分為非破壞性檢驗和破壞性檢驗。對于一般結構
及非結構構件，可采用非破壞性檢驗；對于重要結構構件及生命線工程非結構構件，
應采用破壞性檢驗。
A.2 試樣選取
A.2.1 錨固抗拔承載力現場非破壞性檢驗可采用隨機抽樣辦法取樣。
A.2.2 同規格，同型號，基本相同部位的錨栓組成一個檢驗批。抽取數量按每批錨
栓總數的1‰計算，且不少于3 根。
A.3 檢驗設備
A.3.1 現場檢驗用的儀器、設備，如拉拔儀、x-y 記錄儀、電子荷載位移測量儀等，
應定期檢定。
A.3.2 加荷設備應能按規定的速度加荷，測力系統整機誤差不應超過全量程的 ±
2%。
A.3.3 加荷設備應能保證所施加的拉伸荷載始終與錨栓的軸線一致。
A.3.4 位移測量記錄儀宜能連續記錄。當不能連續記錄荷載位移曲線時，可分階段
記錄，在到達荷載峰值前，記錄點應在10 點以上。位移測量誤差不應超過0.02mm。
A.3.5 位移儀應保證能夠測量出錨栓相對于基材表面的垂直位移，直至錨固破壞。
A.4 檢驗方法
A.4.1 加荷設備支撐環內徑Do 應滿足下述要求：化學植筋Do≥max(12d，250mm)，
膨脹型錨栓和擴孔型錨栓Do≥4hef 。
A.4.2 錨栓拉拔檢驗可選用以下兩種加荷制度：
1. 連續加載，以勻速加載至設定荷載或錨固破壞，總加荷時間為2min～3min。
2. 分級加載，以預計極限荷載的10%為一級，逐級加荷，每級荷載保持1min～
2min，至設定荷載或錨固破壞。
A.4.3 非破壞性檢驗，荷載檢驗值應取 0.9Asfyk及 0.8 Rk ,c N 計算之較小值。Rk ,c N 為
非鋼材破壞承載力標準值，可按6.1 節有關規定計算。
42
A.5 檢驗結果評定
A.5.1 非破壞性檢驗荷載下，以混凝土基材無裂縫、錨栓或植筋無滑移等宏觀裂損
現象，且2min 持荷期間荷載降低≤5％時為合格。當非破壞性檢驗為不合格時，應
另抽不少于3 個錨栓做破壞性檢驗判斷。
A.5.2 對于破壞性檢驗，該批錨栓的極限抗拔力滿足下列規定為合格：
u sdc
Rm N ≥[γ ]N (A.5.2-1)Rk,*
cRmin N ≥ N (A.5.2-2)
式中sd N ─錨栓拉力設計值；

c
Rm N ─錨栓極限抗拔力實測平均值；
c
Rmin N ─錨栓極限抗拔力實測最小值；
Rk,* N ─錨栓極限抗拔力標準值，根據破壞類型的不同，分別按6.1 節有關
規定計算；
[ ] u γ ─錨固承載力檢驗系數允許值，近似取[ ] u γ R* =1.1γ ， R* γ 按表4.2.6
取用。
A.5.3 當試驗結果不滿足 A.5.1 條及A.5.2 條相應規定時，應會同有關部門依據試
驗結果，研究采取專門措施處理。
43
本規程用詞用語說明
1、為了便于在執行本規程條文時區別對待，對要求嚴格程度不同的用詞說明如下：
1）表示很嚴格，非這樣做不可的用詞：
正面詞采用“必須”；反面詞采用“嚴禁”。
2）表示嚴格，在正常情況下均應這樣做的用詞：
正面詞采用“應”；反面詞采用“不應”或“不得”。
3）表示允許稍有選擇，在條件許可時首先這樣做的用詞：
正面詞采用“宜”；反面詞采用“不宜”。
表示有選擇，在一定條件下可以這樣做的，采用“可”。
2、規程中指定應按其他有關標準、規程執行時，寫法為：
“應符合…...的規定”或“應按……執行”。

【返回列表】
