|
|
|
||||||
歡迎訪問上海滬荊建筑公司官網(wǎng)！ |
|
|
|
||||||
聯(lián)系人：王經(jīng)理
手 機(jī)：134-02000333
郵 箱：343628549@qq.com
網(wǎng) 址：www.www926ya.com
碳纖維加固介紹 2020-11-15 21:29:10 |
||||||||||||||||||
|
|
型號(hào) |
厚度（mm） |
單位面積重量（g/m2） |
彈性模量（Gpa） |
抗拉強(qiáng)度（Mpa） |
伸長率（%） |
|
2.0 |
0.111 |
200 |
235 |
3550 |
1.7 |
|
3.0 |
0.167 |
300 |
235 |
3550 |
1.7 |
二、粘貼碳纖維加固原理
碳纖維布加固技術(shù)于國內(nèi)最早通過的規(guī)范是2003年《碳纖維片材加固混凝土結(jié)構(gòu)技術(shù)規(guī)程》，其編號(hào)為CECS146：2003,現(xiàn)已經(jīng)被最新的國家標(biāo)準(zhǔn)規(guī)范2006《混凝土結(jié)構(gòu)加固設(shè)計(jì)規(guī)范》代替,其編號(hào)為GB 50367-2006. 使用碳纖維加固技術(shù)是采用配套粘結(jié)樹脂將碳纖維布粘貼于混凝土表面，形成一個(gè)新的復(fù)合體使增強(qiáng)貼片與原有鋼筋混凝土共同受力。增大結(jié)構(gòu)的抗拉或抗剪能力，提高強(qiáng)度?？沽研院徒Y(jié)構(gòu)的延性，和抗震加固的作用。

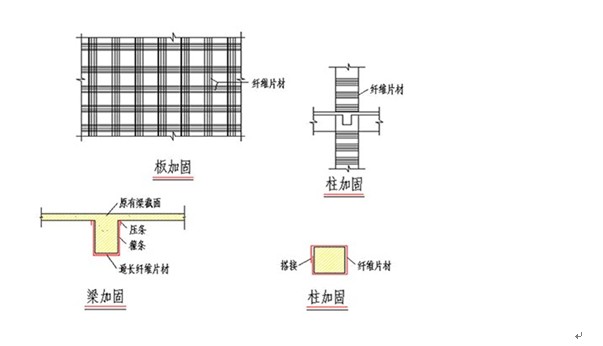

碳纖維加固常規(guī)設(shè)計(jì)方案圖
三、編制依據(jù)
1、甲方提供的部分原結(jié)構(gòu)資料和加固改造需求設(shè)計(jì)圖紙。
2、《混凝土結(jié)構(gòu)加固的設(shè)計(jì)規(guī)范》GB50367-2007
3、《混凝土結(jié)構(gòu)設(shè)計(jì)規(guī)范》GB50010-2002
4、相關(guān)廠家的配套產(chǎn)品說明
5、國家省、市有關(guān)法規(guī)
四、碳纖維加固施工工藝簡介
（1）、施工順序：混凝土基底處理——涂底層底膠——找平膠找平——貼碳纖維片——養(yǎng)護(hù)
(２)、施工方法：
1、混凝土基底處理
1.1將樓板底部表面的障礙物清除
1.2檢查外露鋼筋是否銹蝕，如有銹蝕，進(jìn)行必要處理。對(duì)經(jīng)過剔鑿、清理和露筋的構(gòu)件殘缺部分，進(jìn)行修補(bǔ)、復(fù)原。
1.3被粘貼混凝土表面應(yīng)打磨平整，除表面浮層、油污等雜質(zhì)，直至露出結(jié)構(gòu)新面，轉(zhuǎn)角處粘貼要進(jìn)行倒角處理，并打磨成圓弧狀，圓弧半徑不小于20mm，將混凝土表面內(nèi)丙酮擦拭一遍，保持混凝土表面干燥。
(3)、涂底層底膠：
3.1、把底膠的主劑和固化劑按規(guī)定比例稱量準(zhǔn)確后放入容器內(nèi)，用攪拌器合均勻。一次調(diào)和量應(yīng)以在可使用時(shí)間內(nèi)用完為準(zhǔn)。
3.2、在底膠中嚴(yán)禁添加溶劑。含有溶劑的毛刷或用溶劑弄濕了的滾筒不得使用。
3.3、用滾筒刷均勻地涂抹底膠。
3.4、指觸干燥時(shí)間因氣溫不同，一般在3小時(shí)到1天之間變化。
3.5、底膠固化后，在表面上有凸起部分時(shí)，要用砂紙磨光。
(4)、找平膠找平：
4.1、底膠涂刷后，混凝土表面不平處用找平膠找平。
(5)、貼碳纖維片
5.1、確認(rèn)粘貼表面干燥。氣溫50C以下，相對(duì)濕度RH>85%時(shí)，如無有效措時(shí)不得施工。
5.2、防止碳纖維受損，碳纖維片在運(yùn)輸、儲(chǔ)存、裁切和粘貼過程中，嚴(yán)禁受到彎折。因此，貼片前應(yīng)用鋼直尺與壁紙刀按規(guī)定尺寸切斷碳纖維片，每段長度一般以不超過6m為宜。要使用更長的片材時(shí)，除精心防止彎折外，對(duì)脫泡(即趕出氣泡)、滲浸過程必須加位謹(jǐn)慎操作。為防止片材在保管過程中損壞，片材的裁切數(shù)量應(yīng)按當(dāng)天的用量為準(zhǔn)。
5.3、碳纖維向接頭必須搭接15cm以上，該部位應(yīng)多涂粘結(jié)樹脂，碳纖維橫向不需要搭接。
5.4、粘接樹脂的主劑和固化劑應(yīng)按規(guī)定的比例稱量準(zhǔn)確，裝入容器，用攪拌器攪拌均勻。一次調(diào)和量應(yīng)以在可使用用完為準(zhǔn)。
5.5、貼片前用滾筒刷均勻地涂抹粘結(jié)樹脂，稱為下涂。下涂的涂量標(biāo)準(zhǔn)如下。
200g/m2的碳纖維片，400-500g/m2
300g/m2在碳纖維布，500-600 g/m2
5.6、貼片時(shí)，在碳纖維片和樹脂之間盡量不要有空氣?？捎昧_拉(專用工具)沿著纖維方向在碳纖維片上滾壓多次，使樹脂浸入碳纖維中。
5.7、碳纖維片施工30分鐘后，用滾筒刷均勻涂抹粘結(jié)樹脂，稱為上涂。上涂涂量標(biāo)準(zhǔn)如下：
200g/m2在碳纖維片，200-100 g/m2
300g/m2在碳纖維布，300-200 g/m2
5.8、進(jìn)行空鼓檢查，并進(jìn)行處理。
5.9、須粘2層以上碳纖維布時(shí)，重復(fù)4.5-4.8步驟，并遵守4.3的規(guī)定。
6.0、如碳纖維片施工不符合質(zhì)量標(biāo)準(zhǔn)，則需進(jìn)行相應(yīng)處理。
其中空鼓處理方法如下：
(1) 注入粘結(jié)樹脂法
在碳纖維片上打開2個(gè)以上的孔，使用注射器注入粘結(jié)樹脂(或低粘底型樹脂)。
(2) 割刀切入2-3刀，用橡膠刮板、毛刷沾上適量樹脂，添進(jìn)割開的縫內(nèi)。
(3) 補(bǔ)丁補(bǔ)修法
當(dāng)貼片完成固化后，且無法用割刀切開或注入樹脂時(shí)，或出現(xiàn)褶皺或松馳時(shí)，應(yīng)采用此方法割去不良部分，重新粘纖維片。
7、養(yǎng)護(hù)
7.1粘貼碳纖維片后，需自然養(yǎng)護(hù)24小進(jìn)達(dá)到初期固化，應(yīng)保證固化期間不受干擾。
7.2、在每道工序以后樹脂固化之前，宜用塑料薄膜等遮擋以防止風(fēng)沙或雨水侵襲。
7.3、當(dāng)樹脂固化期間存在氣溫降低到50C以下的可能時(shí)，可采用低溫固化樹脂，或采取有效的升溫措施。
7.4、碳纖維片粘貼后，要達(dá)到設(shè)計(jì)強(qiáng)度，需自然養(yǎng)護(hù)，在此期間應(yīng)防止貼片受到硬性沖擊。
作者：上海加固
出處：http://www.www926ya.com （轉(zhuǎn)載請(qǐng)保留此鏈接）
服務(wù)熱線
碳纖維加固介紹
